怎么设置,一个区域的高度,及走线的宽度等。

录入:edatop.com     点击:
高手路过,请留下你的墨宝。在allegro 做板LAYOUT时,怎么设置,一个区域的高度,及走线的宽度等。

就是在PCB板上,一个区域,设置一个不同的高度。

先画一个shape


执行高度设置命令

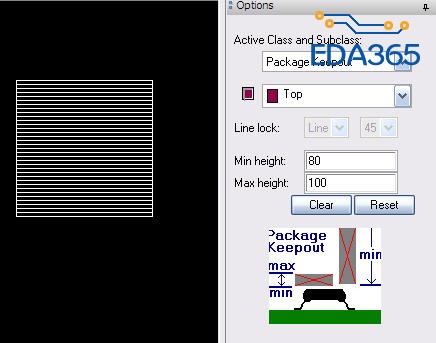

设置允许的高度,下图表示允许放置高度为80以下的元器件


杜老师,最后一个图是什么意思呀?是properties里面的么?

多发了一张图,已去掉。

学习!

为什么给pakage keepout添加高度呢,这样这个区域既然不能摆放元件,也就无所谓高度了。

不要钻牛角尖,这个shape默认是不能摆放任何元件,但是如果设置了高度,就允许放置不超过高度的元件。

又学了一招

又学了一招

想通了。学习了。点个赞。

学了一招

学习了
