小弟又来求助了，这次是关于出Gerber 的问题。
录入：edatop.com 点击：

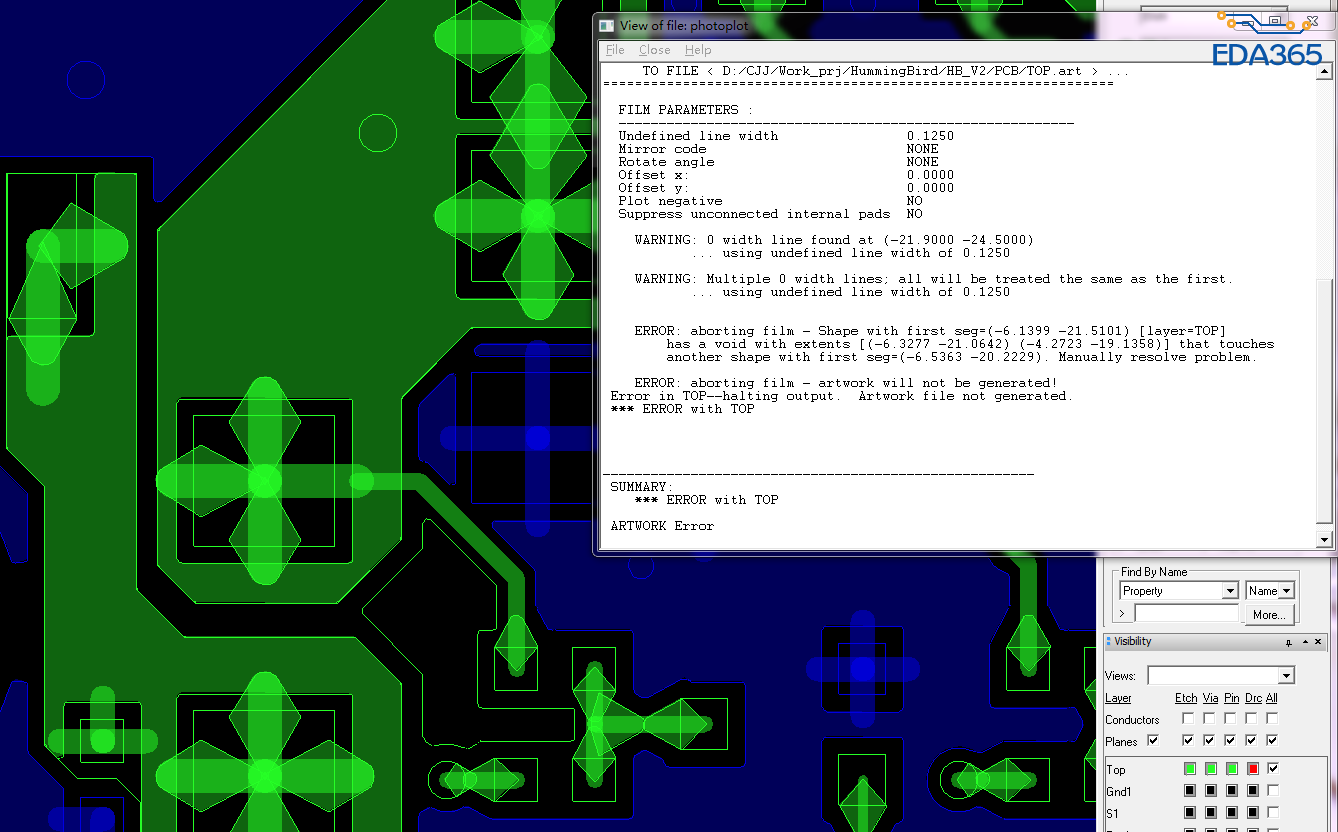

小弟又来求助了，小弟在添加完泪滴之后，gerbera报错（添加泪滴之前已经出了一份gerbera，没有任何报错）。错误提示信息如下： ERROR: aborting film - Shape with first seg=(-6.1399 -21.5101) [layer=TOP] has a void with extents [(-6.3277 -21.0642) (-4.2723 -19.1358)] that touches
another shape with first seg=(-6.5363 -20.2229). Manually resolve problem.

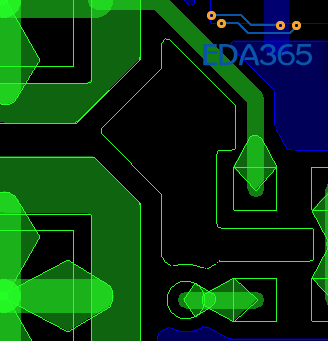

下面是图片，有一个空的东西，不知道是干什么的，是不是这个就是void?请各位帮忙看一下该如何解决。谢谢！
another shape with first seg=(-6.5363 -20.2229). Manually resolve problem.
下面是图片，有一个空的东西，不知道是干什么的，是不是这个就是void?请各位帮忙看一下该如何解决。谢谢！
不明白的空洞
-6.1399 -21.5101坐标点可能有无法填充的shape
谢谢小编的回复，想问一下这种情况应该怎么办呢?如何能去除或者使其能够填充。还是说要把这个shape删除然后重新画一个?还望告知~~谢谢！
顶一下，如果有遇到的朋友就帮小弟一把，谢了！
填充不了就把它删掉
删掉这个shape
把所有的boundary打开，应该能看到这个shape
一开始删除不了，选都选不中。后来发现，是pad 的问题，我又部分器件的pad是用mil作单位建立的。板子使用mm做单位的，后来我修改了pad，吧pad中小数位的部分删除，就可以了。好奇怪的一个问题，不过总算解决了。
还是感谢小编的回复，哈哈。
我尝试了一下，在bound层里面根本没有办法选中，所以删除不了，后来发现是别的问题，见给小编的回复。谢谢你了！
这个是个死铜，在Cadence不允许的，有这个死铜,出geber会出错，不能正常生成那一层的geber
如图
