PCB中找某一焊盘

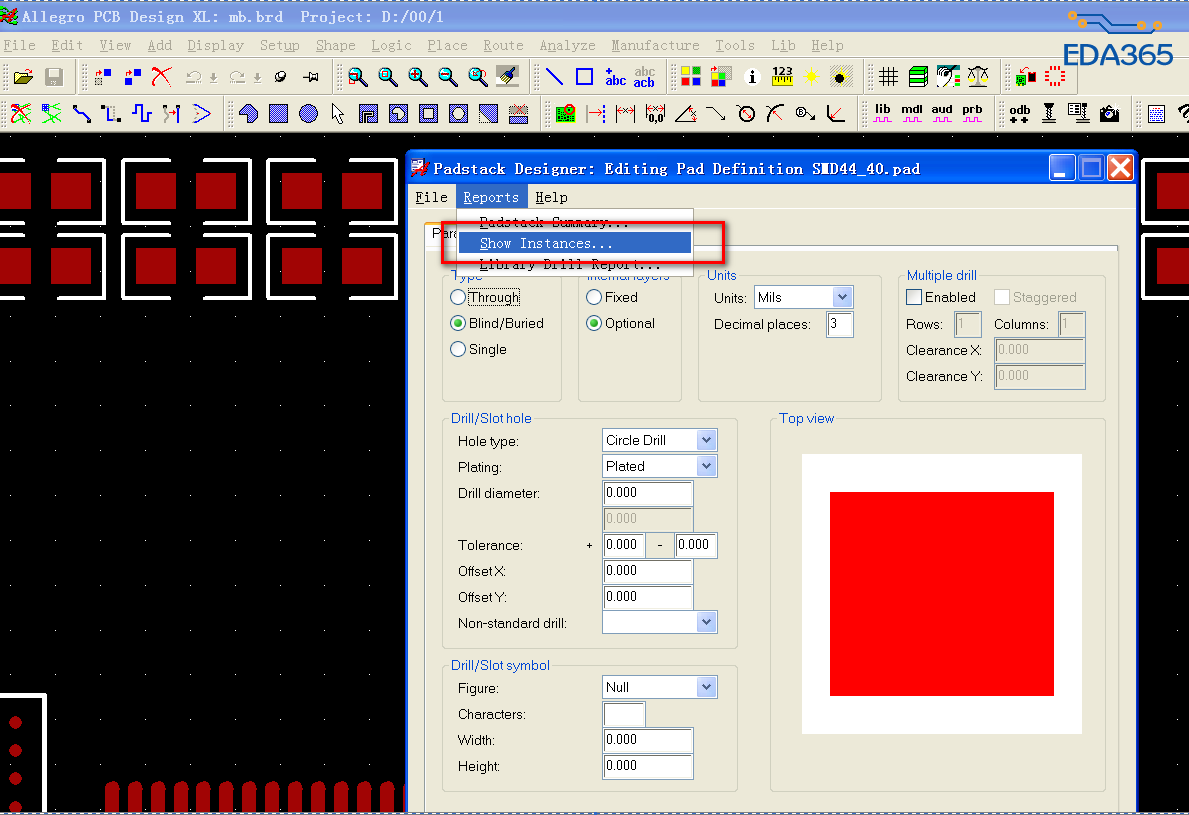

编辑你要查找的焊盘，然后见图片

点开显示后也看不见任何信息呀

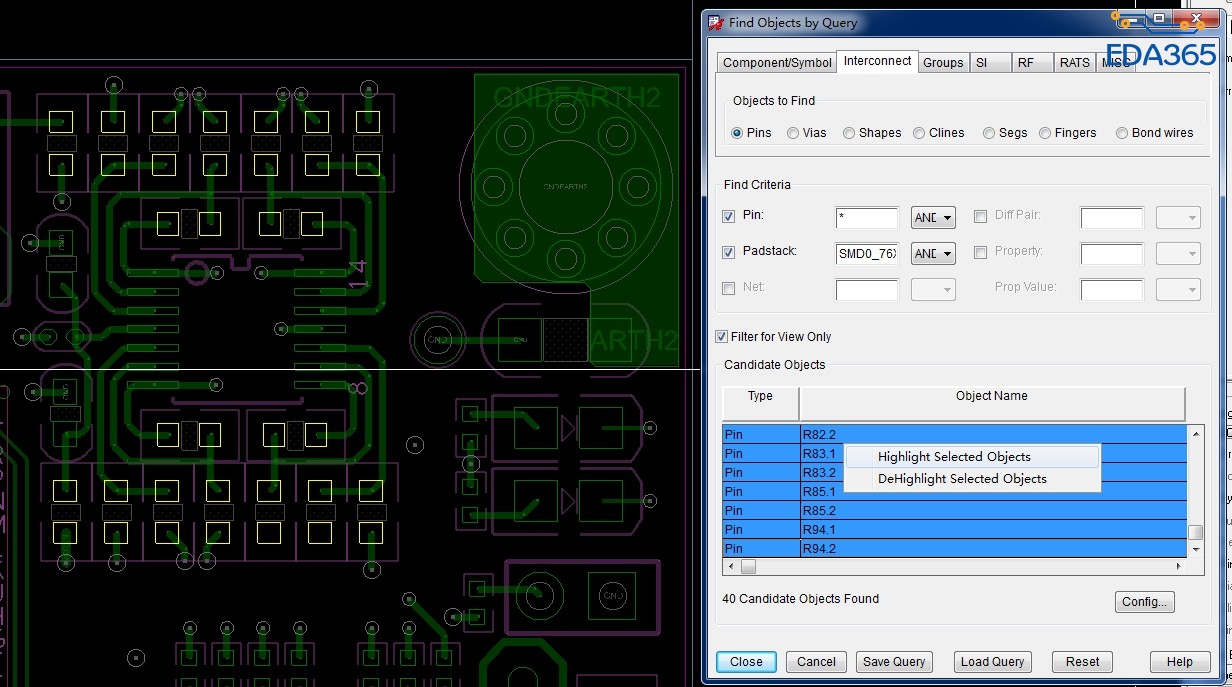

如果你用的是16.6版本以上的，可以使用图中最强大的过滤功能，如果低版本，没了解过，最简单是写个skill。

若若在问一下怎么能打开图中的对话框?

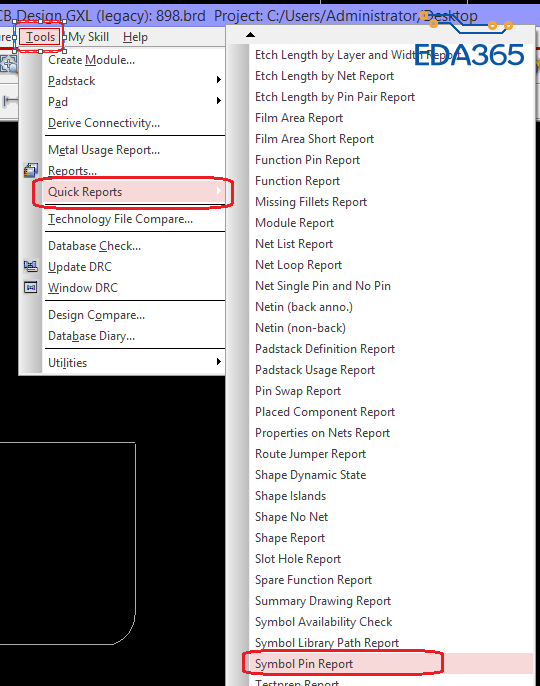

Tools->Quick Reports->Symbol Pin report，报告中会显示焊盘使用情况。

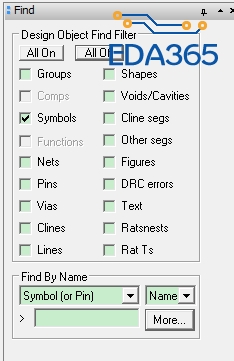

操作方法（find by query按钮在find里面，左下方）
1,获取你想要的焊盘的名字，比如SMDXXX
2,点击此按钮，打开图中界面；
3，切换到第二个标签，默认是pin，刚好是你要的，然后在name里面输入”SMDXXX“
4，下面会自动过滤出来所有符合要求的焊盘，然后你用shif全选，然后右键高亮就可以了
5，高亮不好看，你可以关闭窗口后不要点击界面，然后按assign color，给所有焊盘标记个你喜欢的颜色就可以了

崔儿同学，16.3估计没有。我在用16.6也没有这个find by query, 照他说应该是在find列表里面的。
16.6打补丁版应该有。

就是没有，找不到，我也是打了补丁的，也是16.6的，为嘛呢?

我16.6，也打了的，为啥也没有

在哪里可以下载最新的

17.0

http://pan.baidu.com/s/1vwcTC  论坛有更新的貌似，找不到将就下了
