cadence如何填充2d line
录入：edatop.com 点击：
想在一个闭合区域用线填充，怎么做
再画一个框，如下图：
将line改到所需的层，例如丝印层，16.6可以直接改，其他版本要用Subdrawing功能将这些Line导出，如下图：
Fine面板勾选Lines，框选所画的Line，在中间位置单击鼠标，如下图：
用文本编辑工具打开输出的剪贴档，参考下图替换所有文字，保存文件：
用Subdrawing功能将剪贴档导入，如下图：
在板上空白区域单击左键放置，如下图：
执行倒角命令，如下图：
Option面板将半径设置为0，分别单击水平线，和斜线进行合并，如下图：
每一条斜线都要与水平线合并，如下图：
用删除命令将方框外的line删除，即可，如下图：
在丝印铺shape
shape是铜，我希望出现图中效果，都是线line属性
求教

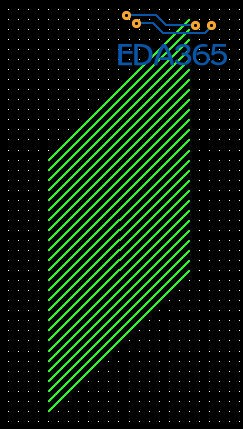

只能曲线救国了，用画线命令Add->Line画一些斜线，如下图：

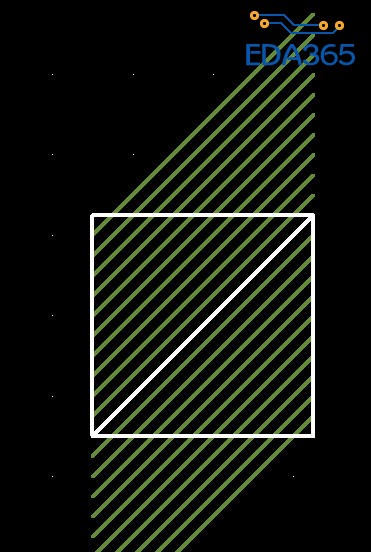

再画一个框，如下图：

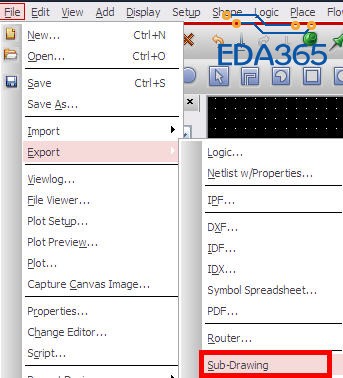

将line改到所需的层，例如丝印层，16.6可以直接改，其他版本要用Subdrawing功能将这些Line导出，如下图：
Fine面板勾选Lines，框选所画的Line，在中间位置单击鼠标，如下图：
用文本编辑工具打开输出的剪贴档，参考下图替换所有文字，保存文件：

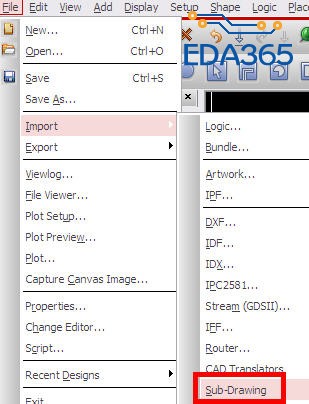

用Subdrawing功能将剪贴档导入，如下图：

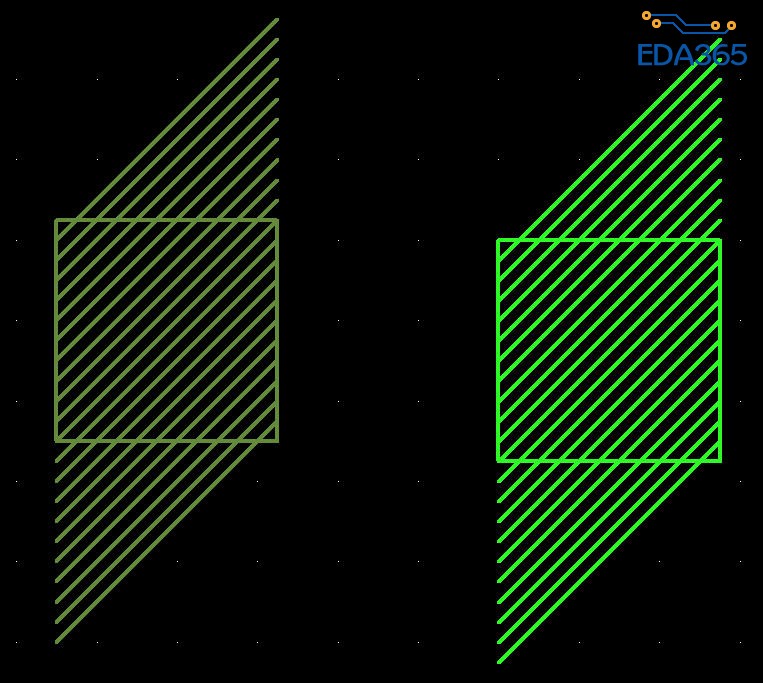

在板上空白区域单击左键放置，如下图：
执行倒角命令，如下图：

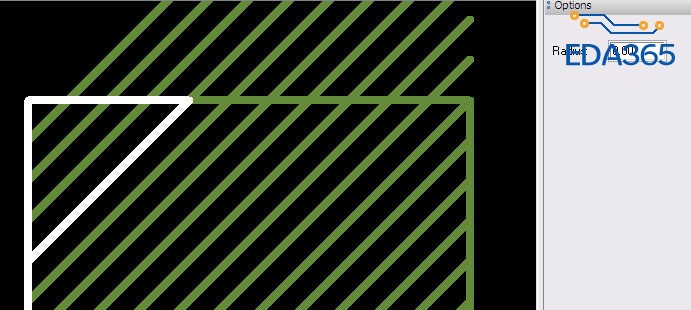

Option面板将半径设置为0，分别单击水平线，和斜线进行合并，如下图：
每一条斜线都要与水平线合并，如下图：

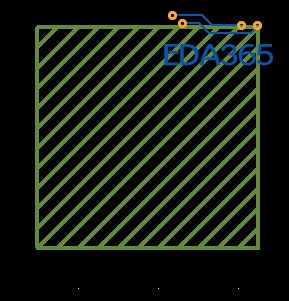

用删除命令将方框外的line删除，即可，如下图：
顶，感谢，学到了，我问了结构工程师，可以dxf中填充斜线图形，再选中按x，回车即可
这个是为嘛这样处理呢?有什么意图呢?
！
没看明白，为什么不直接在丝印层画带宽度的line?
