导入DXF 时，出现问题，求帮忙！
录入：edatop.com 点击：

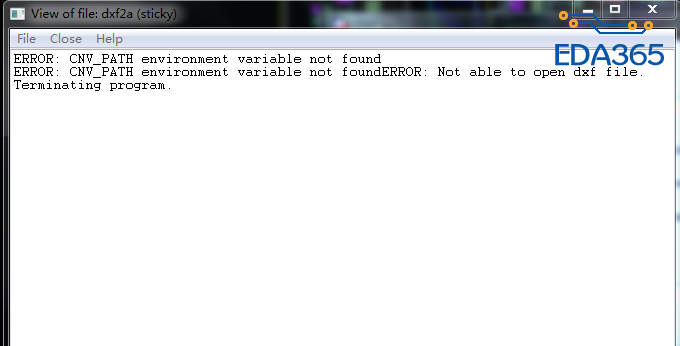

如图。怎么解决这个问题呀?

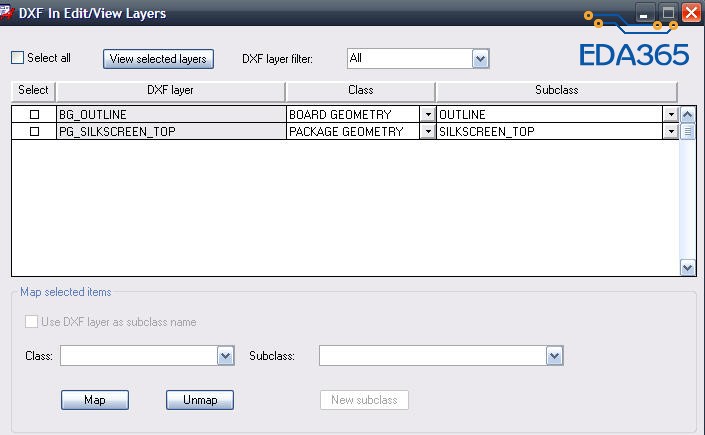

可能是层映射文件没有定义。

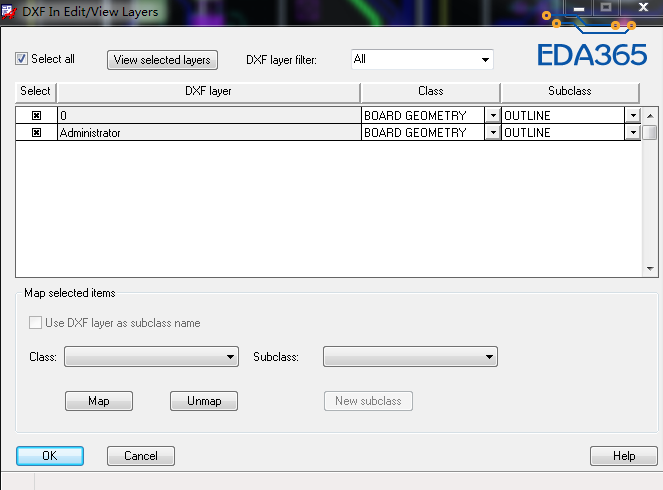

我有做EDIT 这个步骤的。
现在也不知道到底啥原因，无论是导入 还是导出DXF 都出问题。请问大神们 ，有啥解决办法的?

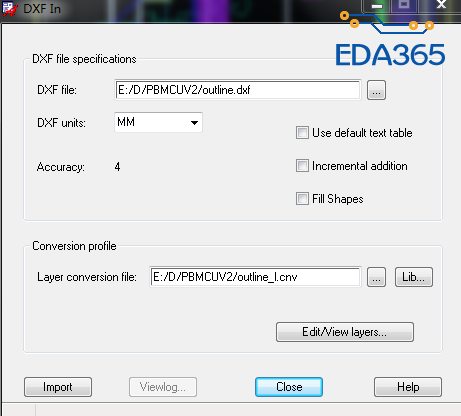

你在你的 E:/D/PBMCUV2/路径下能找到 outline_l.cnv 文件吗?

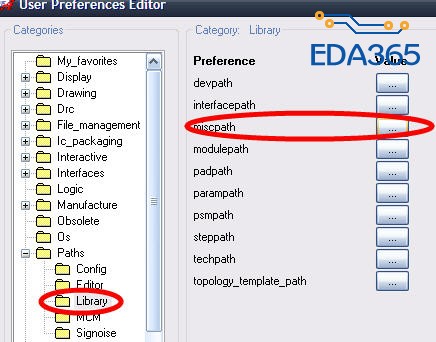

检查一下这个参数是否被改了。
我看了，这个miscpath 的路径 我是设置成封装库的路劲的。要设置什么样的路径才对呢?

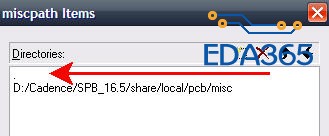

如图，注意，第一个路径为一个点
非常感谢！ 我把第一个路劲设置成一个点后，就可以导出来了。你知道原因是什么吗?
.代表当前目录，cnv文件一般都在当前目录下，自然就能找到了。
嗯 ~谢谢！
