vcc覆铜负片的时候为什么为出现这种错误，antiPad变小一点就可以了，大神们能解释下？
录入：edatop.com 点击：

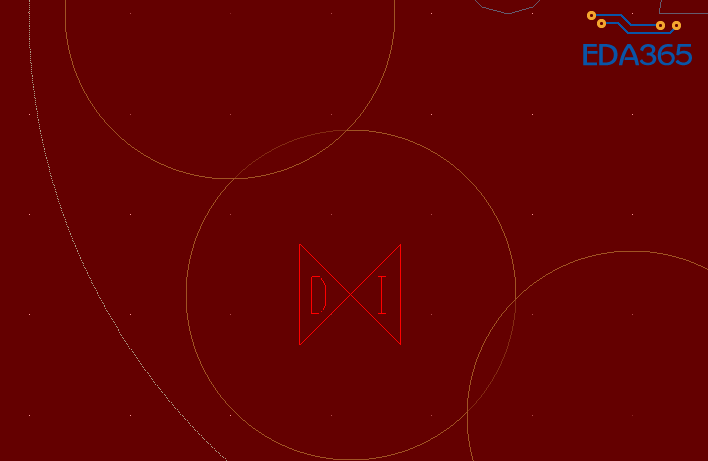

这是《cadence高速电路板设计与仿真 》上的一个例子，P271-273页，VCC被设置为negative，当对它进行动态覆铜的时候出现了D/I错误如下图一
大神们能说说这是什么原因?谢谢！我是菜鸟
大神们能说说这是什么原因?谢谢！我是菜鸟
图一

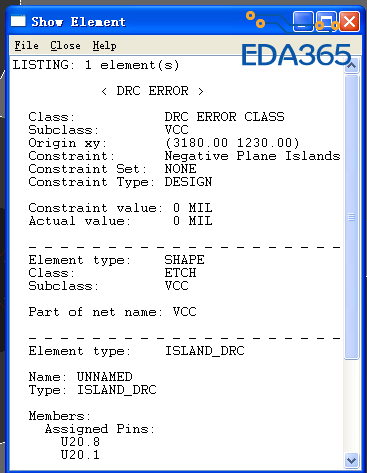

这是show element ,大概知道是与负片相关的问题，但是不知道具体的问题

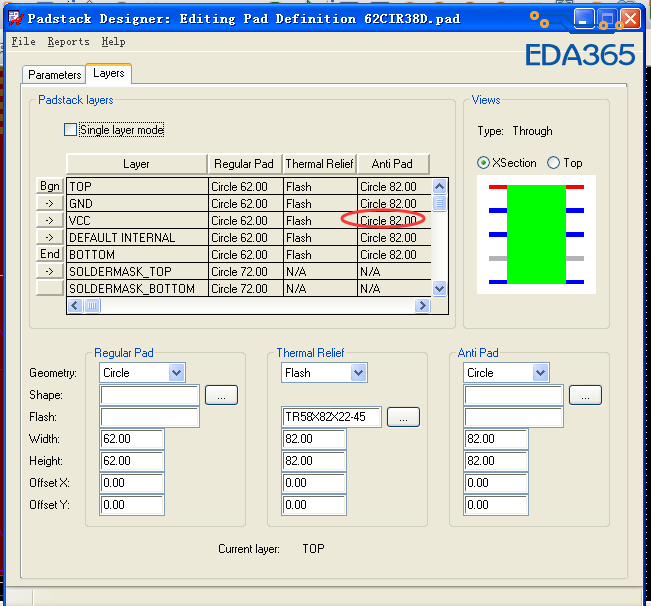

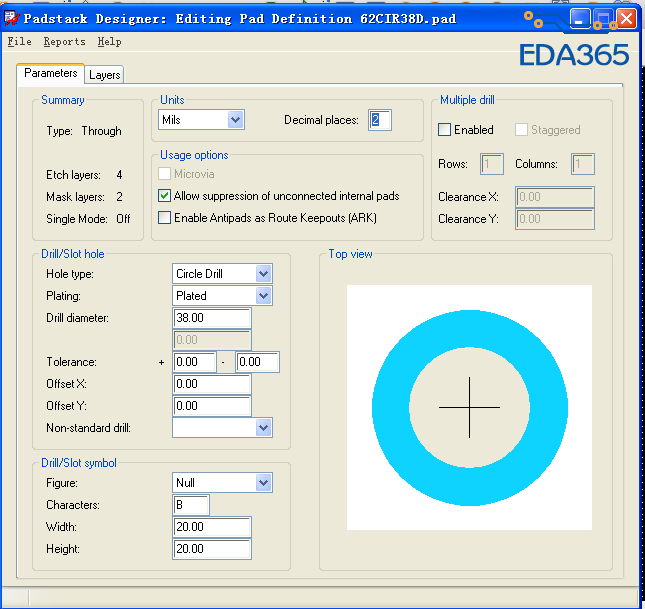

这是这个通孔焊盘的pad设置，书上说把vcc中的antiPad改为76就行了，或者在错误的地方挖个孔就行了
建议不要使用负片了，所见非所得，太容易出错了，如今电脑的配置完全能胜任正片数据
大神能看出来这是什么问题?
islands意味着按照孔的antiPad和周围的一圈避让会形成孤铜。
你把文件放上来看看
就是被anti隔离成孤铜了，你看你的anti，肯定是连在一起形成一个环了
