负片不避让孔
录入：edatop.com 点击：
今天遇到个奇怪的问题，电源地用负片铜皮显示为不避让的，和没有smooth一样（其实已经运行过smooth），但铜皮有网络且已经是相应的net连接，只是看起来和静态铜类似，没有显示避让其他网络过孔，出gerber时分割线anti ench没有，请问这是设置问题还是其他，该怎么解决?
不勾选的显示效果：
勾选的显示效果：

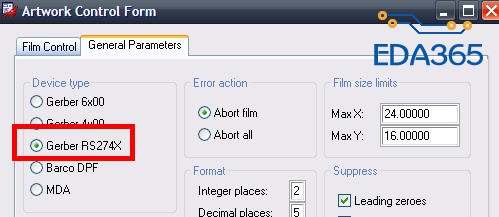

至于Anti Etch的问题，如果输出Gerber时，选择RS274X格式时

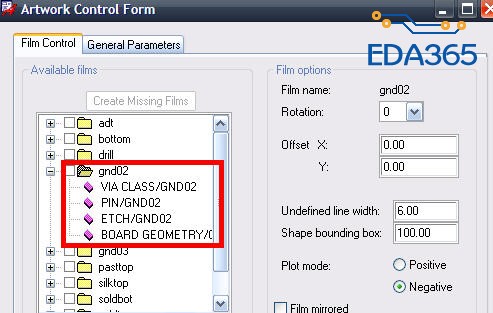

负片层中不能有Anti Etch子层，否则gerber中就没有Anti Etch了

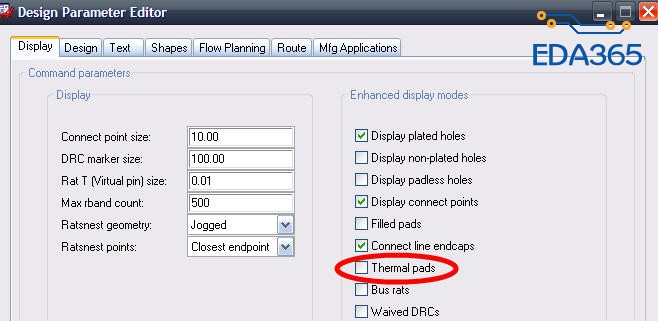

负片层焊盘连不连接是通过显示状态来看的，如果下面这个选项不勾选，显示的就全是不连接状态了。

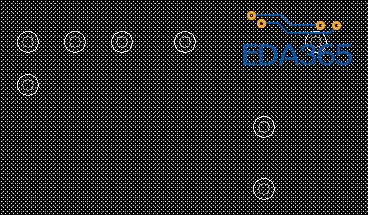

不勾选的显示效果：

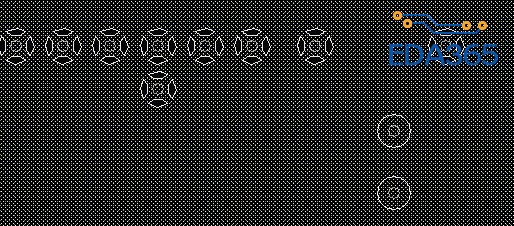

勾选的显示效果：
至于Anti Etch的问题，如果输出Gerber时，选择RS274X格式时
负片层中不能有Anti Etch子层，否则gerber中就没有Anti Etch了
负片跟smooth没关系的，其实你仔细看负片和正片，很容易能看出焊盘的区别来。
每次修改都要重新split plane。至于出gerber，那就是真的负片显示了，没antietch是什么意思?
感谢感谢
你就是神啊。
我今天还在为设置的flash不显示连接困扰。设置了不同的anti pad 但是看不出来效果，按照选择thermal pad后，就看到了
bottom
GND
Top
哈哈，只是简单的过孔和flash焊盘实验图，希望大家不要见笑。
