两层板LAYOUT 怎么实现50欧姆的阻抗匹配
录入：edatop.com 点击：
我一直画低频率大功率的PCB，高频率的没有接触过，所以在这请教下：
我们用的M26的模块，天线是外置如下图：
我现在是画的两层板，不知道怎么去实现50欧姆的阻抗匹配，比较急，请看到的朋友帮个忙解答下，谢谢！
我们用的M26的模块，天线是外置如下图：
我现在是画的两层板，不知道怎么去实现50欧姆的阻抗匹配，比较急，请看到的朋友帮个忙解答下，谢谢！

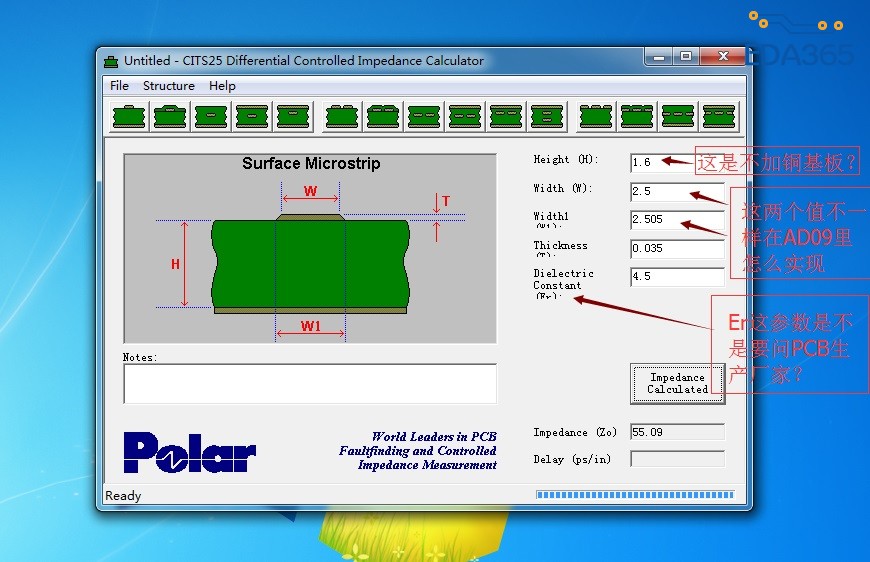

阻抗计算软件参数疑问

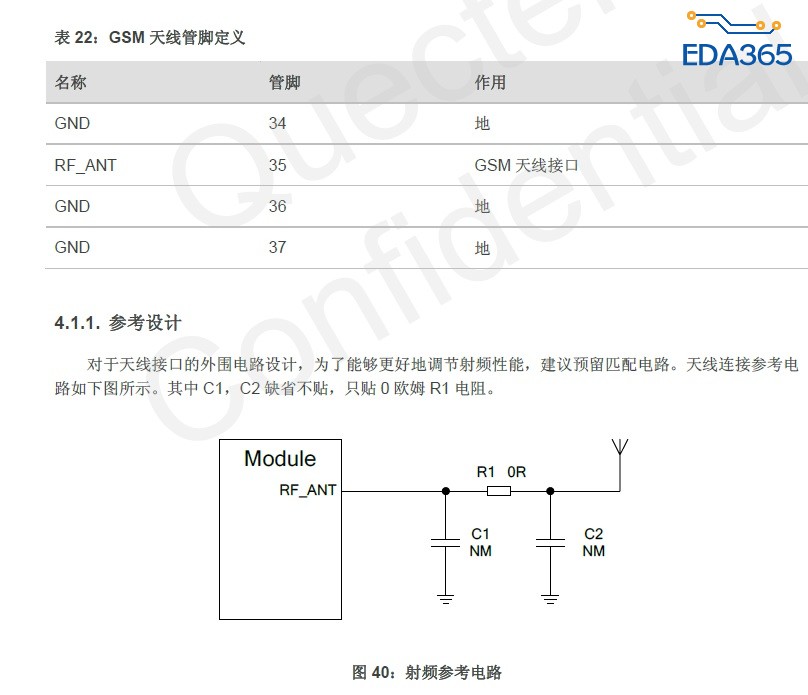

M26接线图

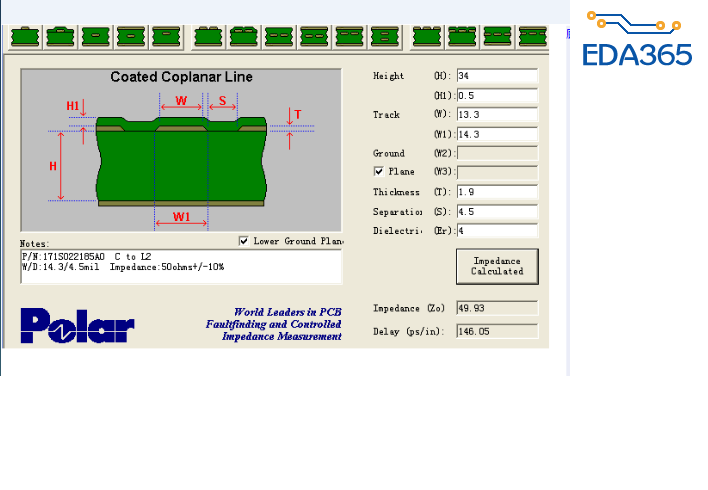

同层参考
两层板由于厚度原因，一般只能用共面波导。也就是楼上说的同层参考，
参考第二层
谢谢各位的建议，在大家的提示下，我已经解决了，如图：
什么是同层参考呢，具体该怎么做，能说的详细一些吗?
就是在你需要控制的导线的两边加上一定间距，一定宽度的铜皮，以这个铜皮作为参考来计算阻抗，在si9000里面可以计算该导线的共面阻抗。
不错，学习了
学习中
谢谢你的解答，如果走线的两侧是整个铜皮，可以作为参考吗?还是必须特定宽度的位于走线两侧的两根线才能作为参考?
可以参考，铜皮宽度是不定的，根据需要的阻抗大小来定，可以通过si9000计算
这个是不是就是导线包地?
