铺铜问题求助...

录入:edatop.com     点击:

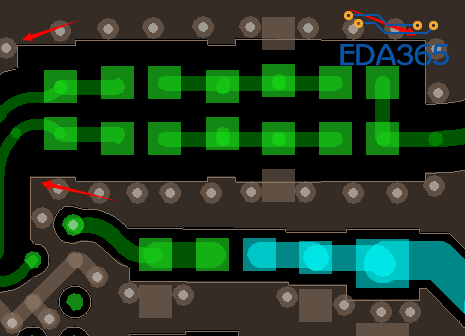

刚学allegro,发现铺动态铜时,不同Net的shape不能重叠,或者说不能让一个大shape完全覆盖一个或多个小shape!一开始几个shape还是相互避让的,后来不知怎的,几个小shape完全被大shape吞了,变成死shape了!难道就没有像PADS那样可以设定每个shape的优先级吗?

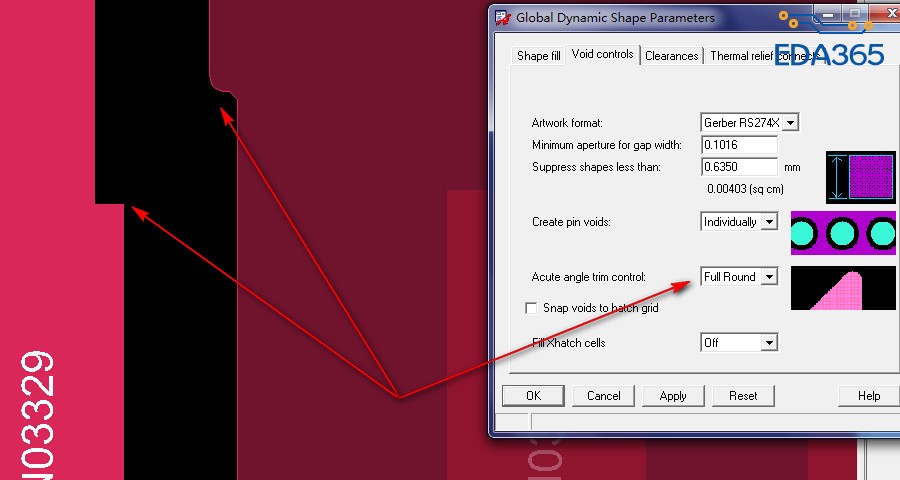

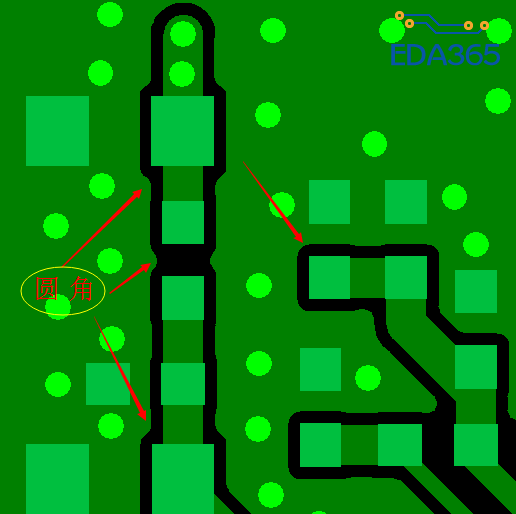

还有个问题:铺铜时如何设置才能把如图所示的直角变成平滑圆角的效果?PADS中很容易实现。






我晕,问题很难吗?还是太简单了没人愿意回答

设定优先级:选中铜箔后,右键选择Raise Priority。


我选了Raise Priority,感觉没啥反应,也没出来什么选项之类的窗口,只看到命令窗口中提示“此铜皮在这一层优先级是最高了”,allegro是不是只有最高和一般两个等级?PADS中可以设置0—250个不同等级啊.

估计你的版本高点,我16.3的没这个选项,我装个16.6的看看

只有两个等级。如果铜箔面积太小也可能无法生成。

谢谢dzkcool小编大人的回答

学习了。

学习了啊,

16.3有这个选项。

你这种射频板子 !要掏空的部分画个nati etch这样铺通自动避开!就不会有你那些问题了!

anti etch? 这个好像是平面分割的吧,我觉得还是画个 shape keepout好点,不然就直接挖铜

通常画Route Keepout,省时省力
