Allegro 16.5出丝印怎么是这样？
录入：edatop.com 点击：
我的软件这样设置的，是设置错了还是什么原因?位号是一大块。求解?
3、导入CAM350时，要按出光绘时设置的精度，例如你目前设置的是5：5，那么CAM350导入时，最好也设置成5：5
导入CAM350看到的结果
导入CAM350看到的结果
1、Auto Silkscreen功能很少用，这个功能不是自动摆放丝印的。

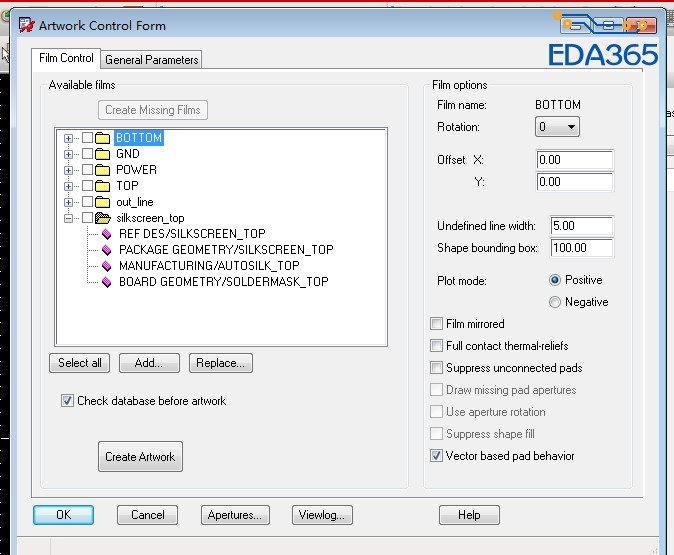

2、光绘层设置中丝印层包含的子层不对，连阻焊都被放到丝印层了，参考下图：
3、导入CAM350时，要按出光绘时设置的精度，例如你目前设置的是5：5，那么CAM350导入时，最好也设置成5：5
您那个ARTWORK里应该是加BOARD GEOMETRY/SILKSCREEN_TOP，您加了BOARD GEOMETRY/SOLDMASK_TOP
不知是否是这原因。
感謝分享~~
感謝分享~~
感謝分享~~
精度要设的一样
