99se封装转allegro遇到问题求教

录入:edatop.com     点击:

Protel封装库转换到Allegro的方法及步骤

长期使用 Protel作 PCB 设计,我们总会积累一个庞大的经过实践检验的 Protel 封装库,当设计平台转换时,如何保留这个封装库总是令人头痛。这里,我们将使用 Orcad Layout,和 Layout2allegro 来完成这项工作。步骤如下 a)~i):
a)  在 Protel中将 PCB 封装放置(可以一次将所有需要转换的全部放置上来)到一张空的 PCB 中,并将这个 PCB 文件用 Protel PCB 2.8 ASCII的格式导出(export);
b)  使用 Orcad Layout 导入(import)这个 Protel PCB 2.8 ASCII文件并保存(.max);

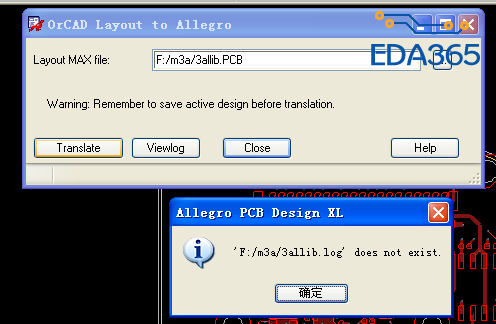

c)  使用 Layout2allegro 将生成的 Layout .max 文件转化为 Allegro的.brd 文件;
d)  在 Allegro 里新生成的.brd 文件打开,选择顶层菜单的 Tools>Padstack>Modify Design Padstack,此时会在 Options 标签页里面看见当前 pad 的名称和数量(从 24.pad 开始逐一增加)。逐一选择一种,点选”Edit”,激活 Padstack Designer对选中的.pad 进行编辑。
e)  对于表贴 pad,首先查看 Layers 标签页,检查此 Pad 是否已经存在库中或可以用库中已经存在的.pad 替换(差别在 1/10 以内即可考虑),如果不能那么:
① Parameters 标签页中 Type 选项由”Blind/Buried”改为”Single项”;
② Unit  部份:Units  选择Mils,Decimal places  输入0,表示使用单位为mil,小数点后没有小数,即为整数;
③ Layers 标签页中,删除 Top~Bottom之间除 Default Internal 层之外其他的所有层;调整顶层的 Regular Pad、Thermal Relief(比 Regular Pad 大6Mil)  、Anti Pad(比Regular Pad大6Mil);Soldermask_Top层的Regular Pad(比Top层Regular Pad大6Mil);Pastemask_Top 层的 Regular Pad(同 Top 层 Regular Pad),确认其他不用层的数据为”Null”;(对于表贴 pad,只需要设置 Top、Soldermask_Top 和 Pastermask_Top 三层即可)
④  按照.pad 文件的命名格式对新建立的这个 pad 进行保存,保存在环境变量里设置的 allegro识别的路径内;
⑤  选择顶层菜单的 Tools> Padstack>Replace,点选刚刚修改的 Pad,此时在 Options标签页的 Old 选项里面里会出现未改之前的 Pad 名称;再点击 New 选项后面的按钮,选择新建立的 Pad,最后点击下方的 Replace 按钮,完成对此 Pad的更新。
        对于过孔的 pad,首先查看 Layers 标签页,检查此 Pad 是否已经存在库中或可以用库中已经存在的.pad 替换(差别在 1/10 以内即可考虑),如果不能那么:
①  确认Parameters标签页中Type选项为”Through”(或者定义为”Blind/Buried”视设计需要而定);
② Unit  部份:Units  选择Mils,Decimal places  输入0,表示使用单位为mil,小数点后没有小数,即为整数;
③ Layers 标签页中,删除 Top~Bottom之间除 Default Internal 层之外其他的所有层;调整顶层的 Regular Pad、Thermal Relief(比Regular Pad 大10Mil) 、Anti Pad(比Regular Pad 大 10Mil);复制 Top 层信息并且 Copy to all  ,即可设定 Top、Default Internal和Bottom这3层;调整Soldermask_Top层的Regular Pad(比Top层Regular Pad大6Mil)并复制到 Soldermask_Bottom层;(对于过孔 pad,不需要设置 Pastermask_Top 层)
④  按照.pad 文件的命名格式对新建立的这个 pad 进行保存,保存在环境变量里面设置的 allegro 识别的路径内;
⑤  选择顶层菜单的 Tools> Padstack>Replace,点选刚刚修改的 Pad,此时在 Options标签页的 Old 选项里面里会出现未改之前的 Pad 名称;再点击 New 选项后面的按钮,
选择新建立的 Pad,最后点击下方的 Replace 按钮,完成对此 Pad 的更新。
f)  按照上面(e)项的方式将所有 pad 替换完成;
注:由于 allegro 每生成一次库文件的时候,其.pad 文件的名称都是从 24.pad 开始依次

那是什么原因啊 为什么第二部老是成功不了?



走OrCAD流程会丢失焊盘,走Pads中转成功率高一些。

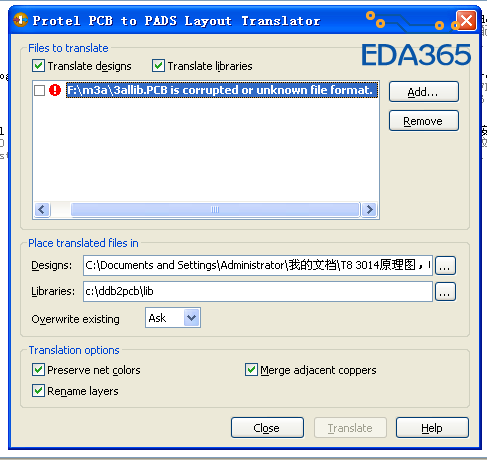

我用的是 ddb2pcb 转的老是文件都勾选不山


格式不对,把Protel文件升级到AD

哥们有具体流程吗?能发一个吗?我百度都是不清不楚的!

用AD打开Protel文件,另存就可以了,然后再用转换程序去转。
