新手请教：怎么把线和过孔放在BGA引脚的正中间？
录入：edatop.com 点击：

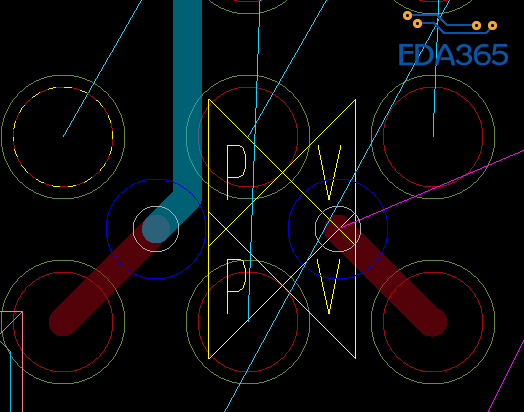

必须放在正中间才不会出错，怎么才能办到?
格点
搞清楚了，打开推挤功能就可以了

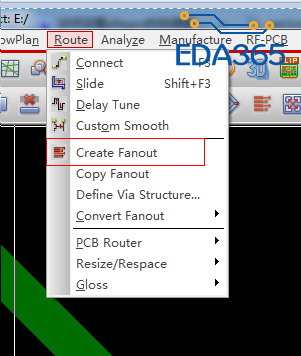

孔放BGA中间可以用create fanout

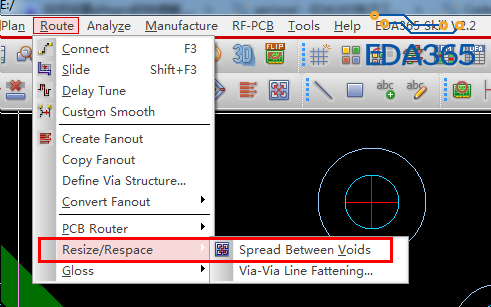

线放中间可以用下图的
线放中间的
这.........我闭嘴了..
谢谢
学习了。
对头，就这个，不过偶尔使用了不起效果，你遇到过吗?
好多方法啊！ 其实你规则设置下 线到pIn和线到via的距离两边是一样的 你引线时候用自动避线功能就在中间了！都不用你二次调整
学习了
直接右键 snap pick to .方便快捷
我也是建议线到pIn和线到via的距离两边是一样的，这样在走线的时候自动避让就可以了。当然有时候不一定是正中间，但是误差是可以忽略的。
我都不用这个，太麻烦，直接拉线，然后推挤然后拉直搞定

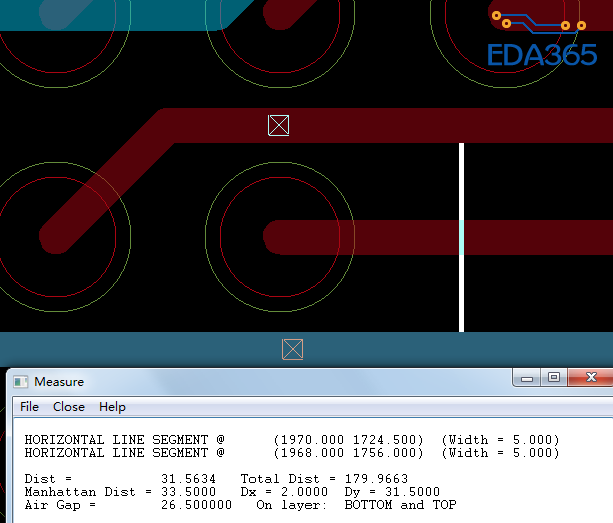

如图
