别人brd文件的一部分电路如何变成我自己brd文件中的一部分？就是如何复制？
录入：edatop.com 点击：
别人brd文件的一部分电路如何变成我自己brd文件中的一部分?就是如何复制?

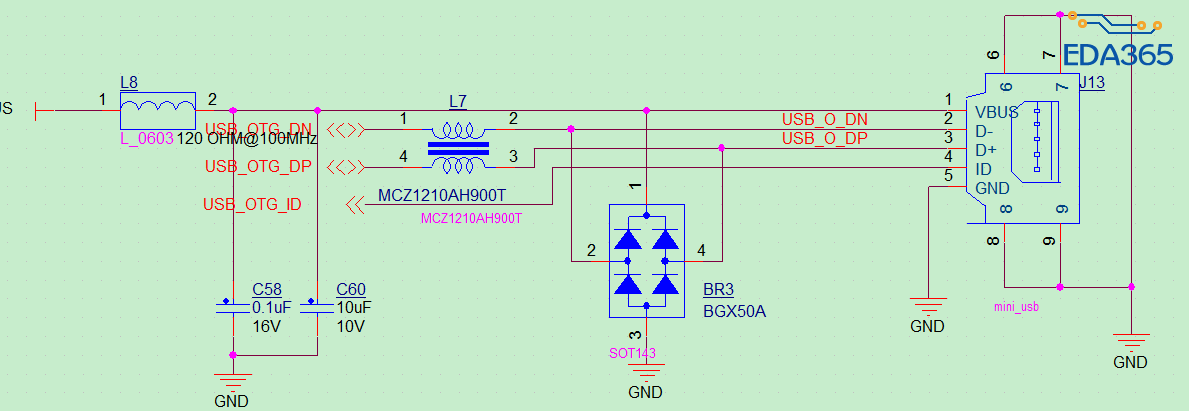

别人的原理图和pcb文件我都有，其中一个usb电路我copy了别人的电路图，我也想copy他的brd中的usb电路，这样省的自己画了，allegro中有没有什么简便方法?
别人的原理图和pcb文件我都有，其中一个usb电路我copy了别人的电路图，我也想copy他的brd中的usb电路，这样省的自己画了，allegro中有没有什么简便方法?
subdrawing
还这样的功能啊，我以为原理图能复制，电路板居然也能复制。
这又不是什么复杂的，而且原图画的严重不达标，拷贝来干什么。复制负载的一般用2L说的即可
电路板居然也能复制
subdrawing
Subdrawing（ A&B板外形相同并原点坐标在同一位置）
B板用到A板的器件，丝印,走线，过孔等
New—lib 把A板放在lib文件夹中，导出库在lib中
File—export—libraries—close
File—export—sundrawing---（选择所要导出的东西）--原点输出x 0 0—生成.clp文件（放在与B板相同目录下）
打开B板 File—import—subdrawing—输入原点x 0 0---done
