有关OrCad Capture CIS使用的一点疑问
录入：edatop.com 点击：

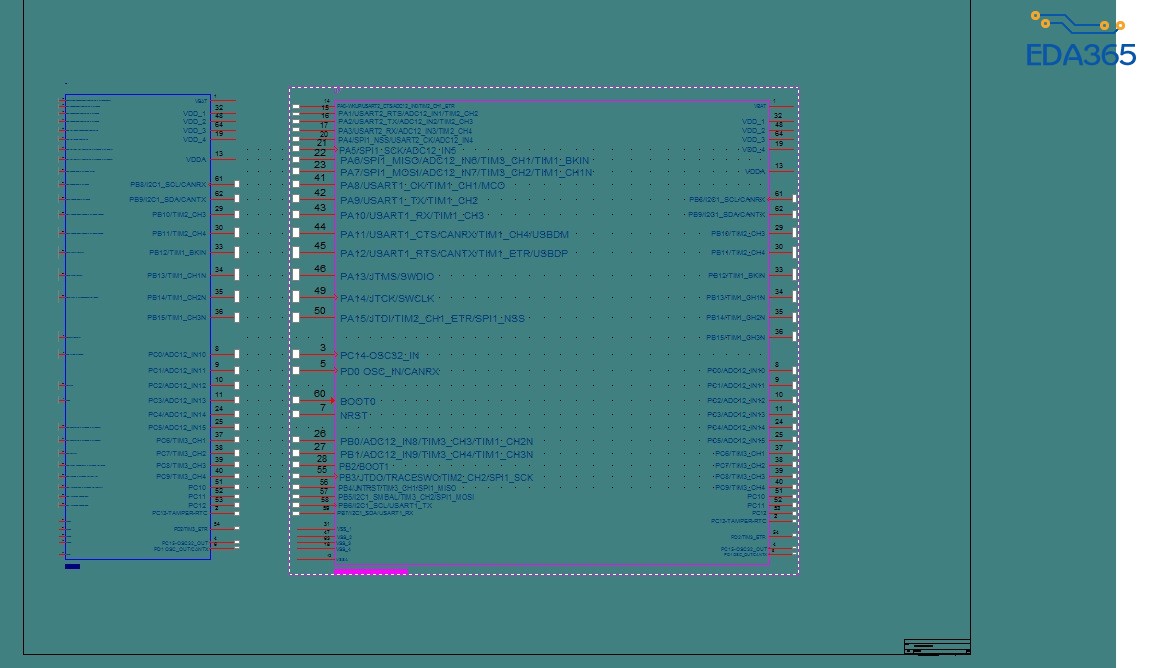

使用Capture CIS画原理图，但是在原理图page上会发现放置在中间位置的元件比放在边上要大。如下图中的原理图，图中有两个IC，同样都是stm32这个芯片，放在中间很大，但是放在边上变小了，
整个图中的grid不是均匀的，刚刚涉及Cadence，不知道这是怎么回事，望解答。使用的是Cadence 16.6，没有安装任何补丁。
整个图中的grid不是均匀的，刚刚涉及Cadence，不知道这是怎么回事，望解答。使用的是Cadence 16.6，没有安装任何补丁。
是不是放在页外面去了，你设置一下，页面大小，使它能放下两个器件这么大试一下。
的确是Fisheye View开了，刚刚接触这个软件，真的不太清楚，现在关闭，已经正常了。
另外我想问下，Capture CIS里面可以像Altium Designer中那样按下Home键盘，可以以鼠标所在为中心进行显示，我百度了，上面说快捷键C是可以实现这个功能的，但是我在Capture CIS中按下C，没有任何反应，不知道这个是什么原因?
我按C有反应，只是上下对称一下。 我一般是按住Ctrl+鼠标滚轮，以鼠标中心放大或缩小。
