板中，如何局部设计某一根网络cline到shape 间的距离？
录入：edatop.com 点击：

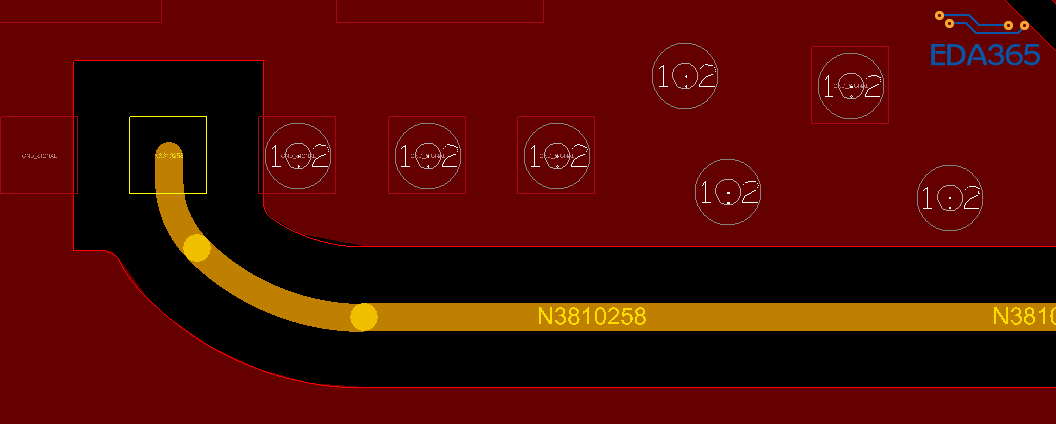

设计PCB时一般都是默认的安全间距5.98mil（line ---shape）, 有时我们在设计天线时，需要加宽这一网络到周围shape之间的距离，因为是局部的操作，请教各位有啥好方法? 附图。
新建一个规则设置好间距，然后在这条网络上实施这个新规则就行了。
求详细步骤

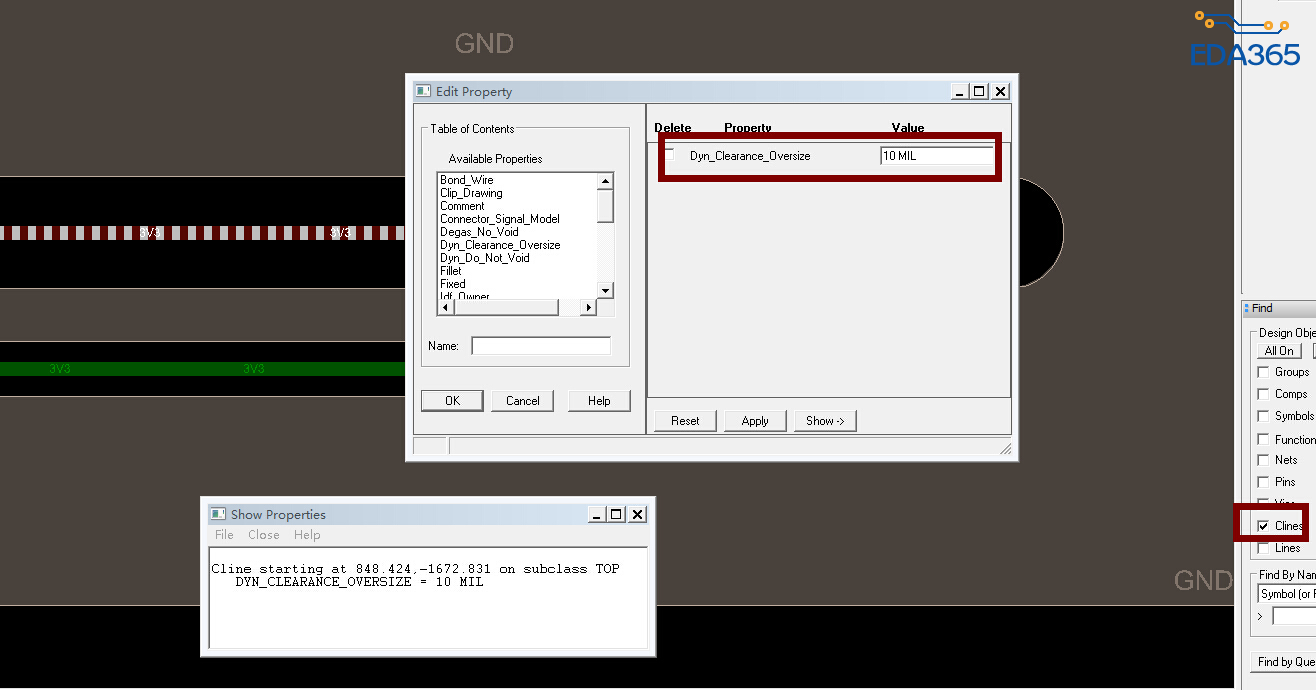

简单的做法就是到Constraint Manager中，在Sapcing的Net里面直接对网络设置Line to Shape的间距，如下图：
那如果这条射频线的相邻层也要挖掉相同宽度的铜皮，如何设置呢?
简单办法：打孔，先在相邻层走这个net的线，shape避让好之后，将shape改为静态的，然后删掉走线与过孔。
简单办法：打孔，先在相邻层走这个net的线，shape避让好之后，将shape改为静态的，然后删掉走线与过孔。
谢谢，知道了
:lol
楼上果然是绝招啊
