在orcad里面能否单独隐藏一只管脚
录入：edatop.com 点击：

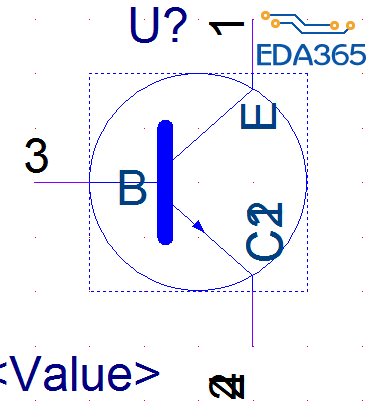

在画的时候，2脚和4脚的封装是连在一起的，能否在orcad原理图中单独隐藏4脚，或者是大家一般是如何处理这种情况的。让原理图好读一点。
把这个pin建到另外一个block里去,不用添加这个就行了
您好，方便将详细点吗，这样子不理解不会做啊。
表示习惯了，是2个就画2个，这样看起来也舒服，不然你画了3个，冒出来10个脚，不严谨
隐藏起来不见得是好事，当你想把它们连起来的时候就麻烦了。

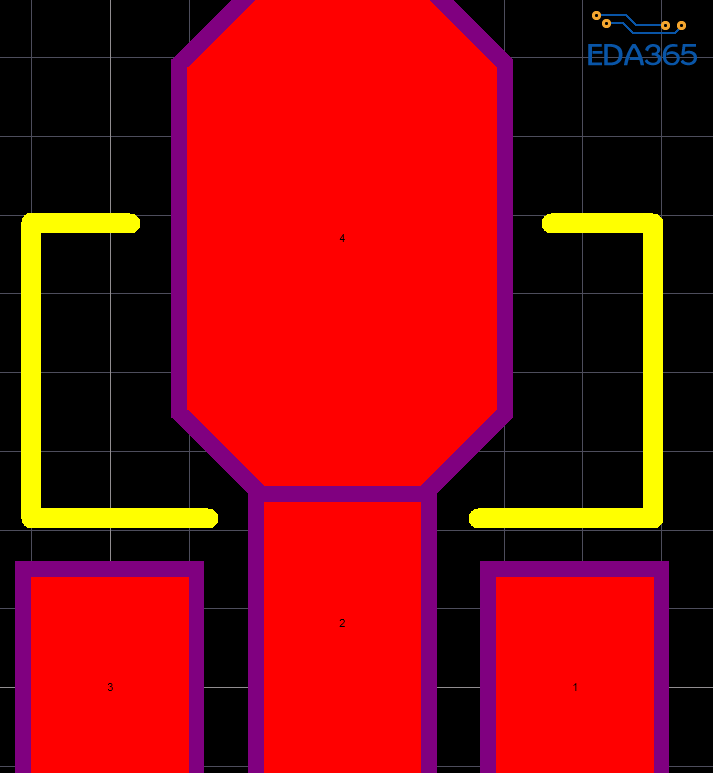

原理图画三个脚，PCB封装把2、4组合在一起，做成一个异形焊盘。
