关于分裂器件的疑问

我本来是像画成图一中的样子的，但是上下设定的电源和地的脚设置为了prower属性，不设置PROWER属性又出现管脚名重复的问题，结果出网表的时候报错了。可以有办法解决吗?

只有1个放引脚，其他就画两根线，不放引脚

可以做到全部都放引脚吗

你把这个电源地一放上去，其它分裂器件上这两个脚也就一样了，你不放心的话可以把这两个脚在其它分裂器件上也去加一次，加和这个一样的，只是它会报东西，你不管就好了

建议其他不放，不然老报错很烦的

我直接都放上电源引脚，也没有报错啊?不过原理图都不做ERC的。
直接生成网表。

我就是生成网表的时候报的错。Pin number missing from Pin "+5V" of Package MM74HCT00M_ , D5C: CLK-GEN, CLK-GEN (0.00, 0.00). All pins should be numbered.
显示的是这个怎么解决

我就是每个分裂器件都放了电源和地，结果就出了这个Pin number missing from Pin "+5V" of Package MM74HCT00M_ , D5C: CLK-GEN, CLK-GEN (0.00, 0.00). All pins should be numbered.
，是不是我管脚属性没有设置对呢

出现你说的问题，是因为你有的part里面给电源和地编号了，有的part里面又没有，这是不允许的，方法两种：

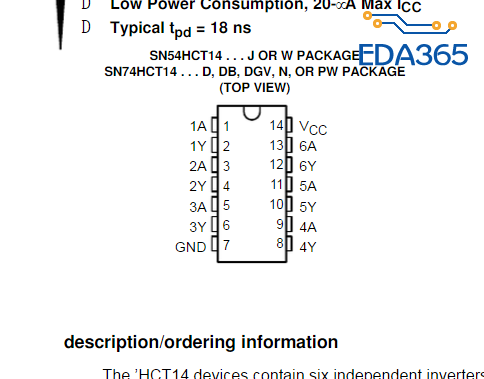

1，建立封装时候建立HOM属性part type的（就是各个part完全一样的），那每个part里面都有14-VCC和7-GND，全部都是POWER属性，而且编号都要有，不能省略，都是7和14，保存即可。
2，建立封装时候建立HET属性part type的（就是各个part不一样的），这样你每个part都可以画成不一样的，第一个part里面有VCC,GND，其他所有的都可以不画即可。

10楼正解

Pin number missing，貌似你没有手动给分裂器件的电源引脚指定引脚号。
你比如我画一个双运放的器件，我会把A,B两个子模块里面的电源引脚都指定成4和8。反正目前我操作的时候，不报错。
