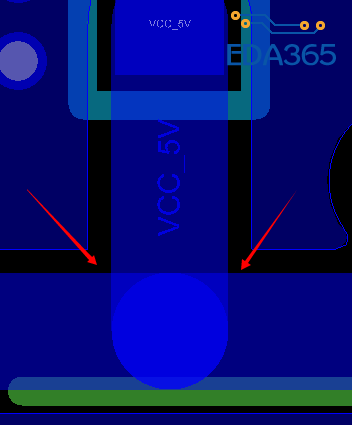

谁知道allegro16.6 中如何奖图中红色箭头所指位置导45°角

可以加一个铜。

这个方法很笨吧，软件设置，不能像加泪滴那样吗，以下就把整个板子OK

卡位,有沒有更smart的方法.

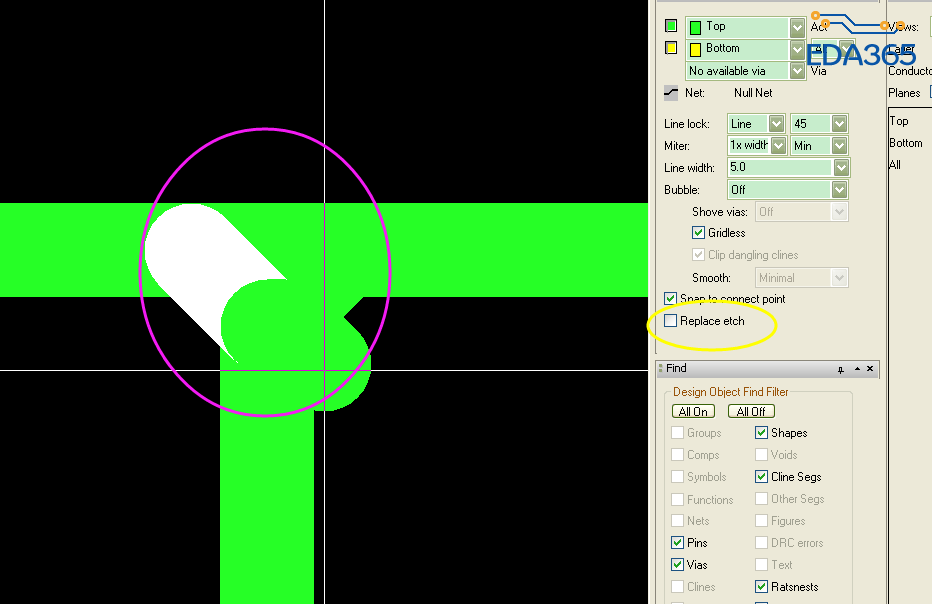

有的，走线的时候，右边有选项，不要勾上替代原本走线。因为我现在没有用allegro，没法把图给你

直接上图吧

樓主都自己講加淚滴了 , 這個功能就在裡面啊 , 難道你沒看到?
到 Glossing 裡面的 parameter 的 fillet and Tapered tracing 去看吧！

謝謝
