差分线设置问题求救
录入：edatop.com 点击：

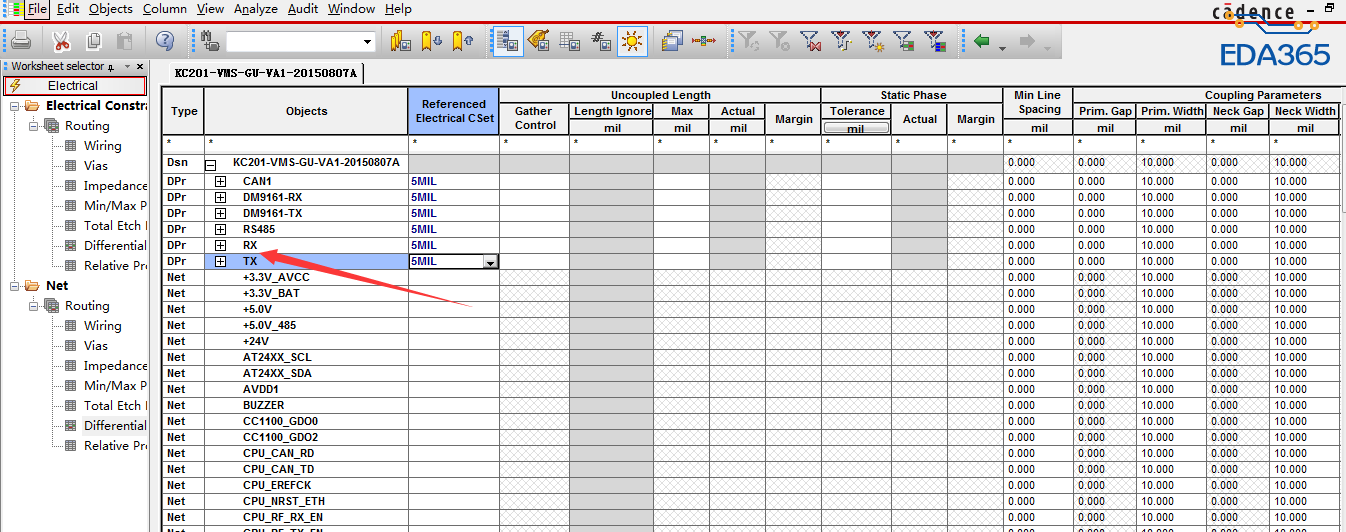

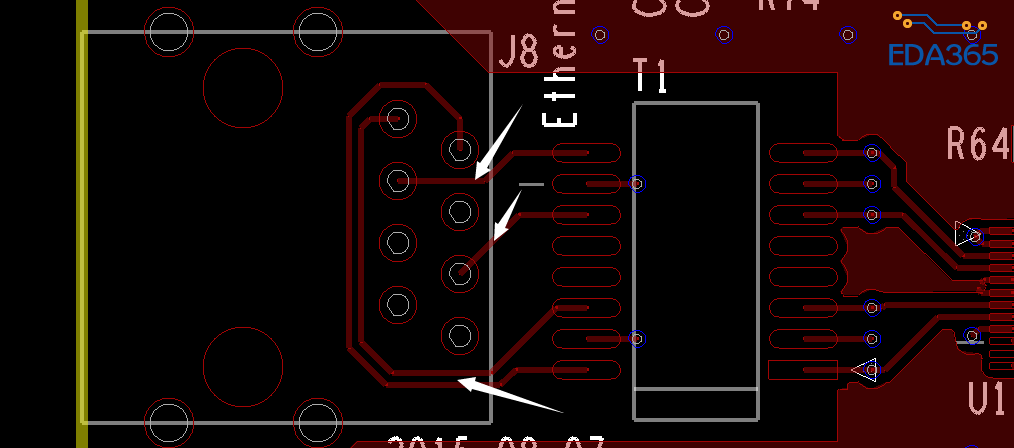

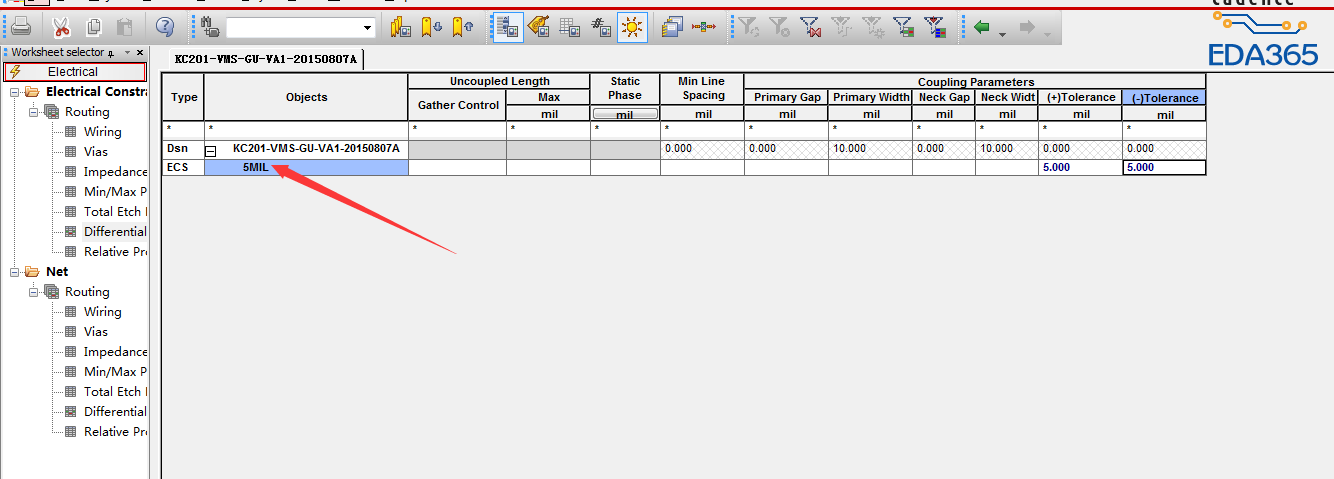

如图所示，小弟对以太网变压器到RJ45的线进行差分设置，希望误差在5mil之内，但按之前讲的设置之后，没有效果，明显两根差分线的长度误差超过了5mil，缺没有报警错误，调整走线的时候，动其中一根线，另一根也没变化，我的感觉是某些关键地方没有设置好，但又不知道哪个地方的设置有问题，特此请教大家，谢谢！
自己先定一下

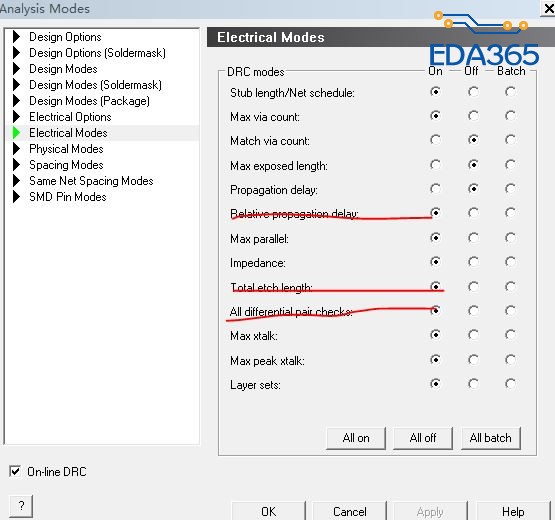

mode里检查这项的drc没开启
一般那几项常用的要打开

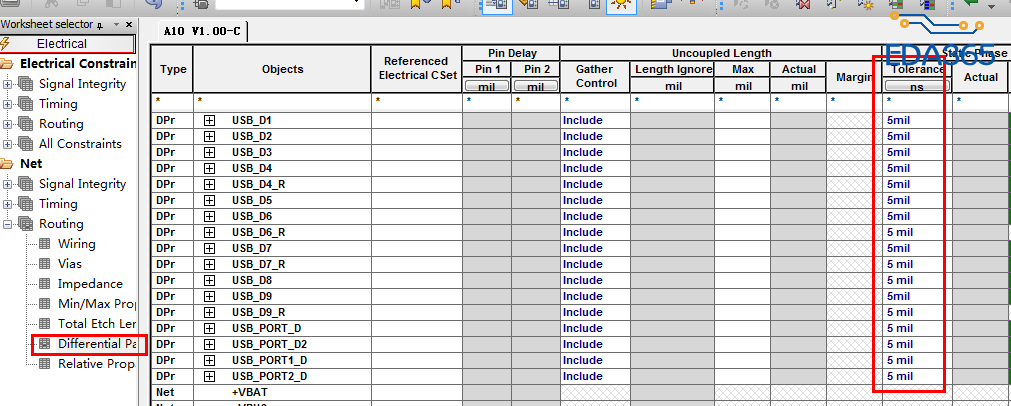

这里设误差，再加上楼上兄弟的设置。
设置之后没什么效果呢
设置之后没什么效果呢
16.5版本，怎么进入该设置项呢，谢谢

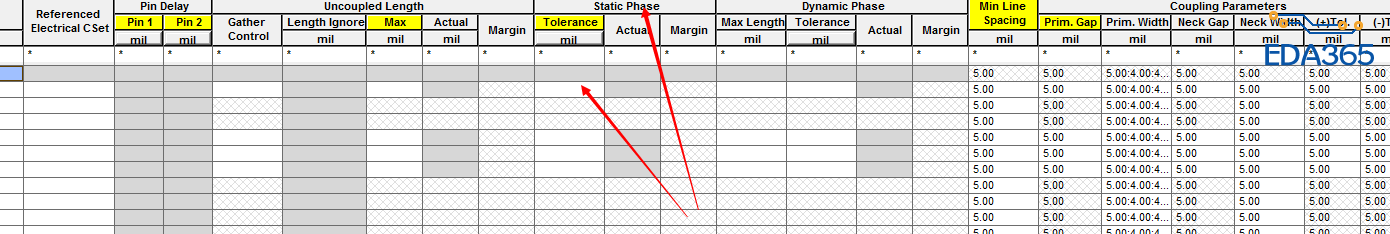

之前没仔细看你的图,你的第一个图设置不对,参考4楼那个位置设置5mil,不是在最后面...

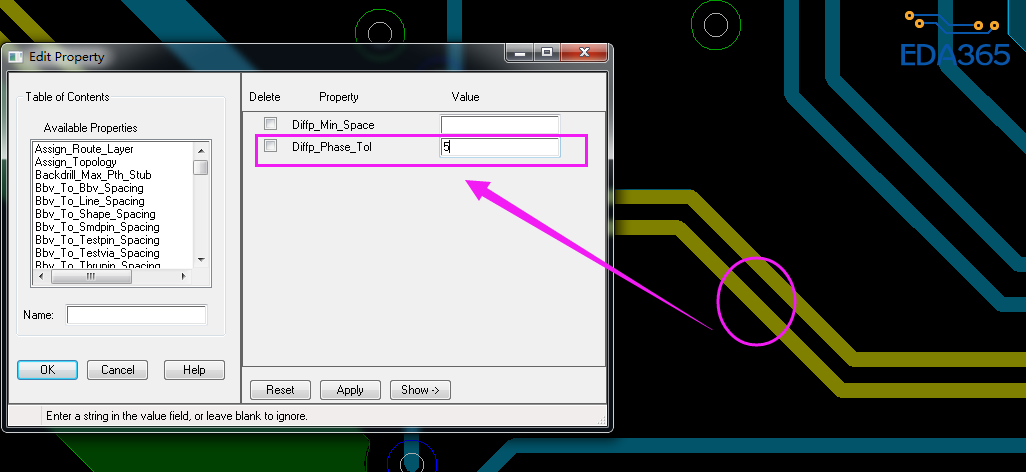

把差分网络附上这个属性 填5mil 就可以达到效果啦！
规则没设对，应该要在NET的差分对里设。

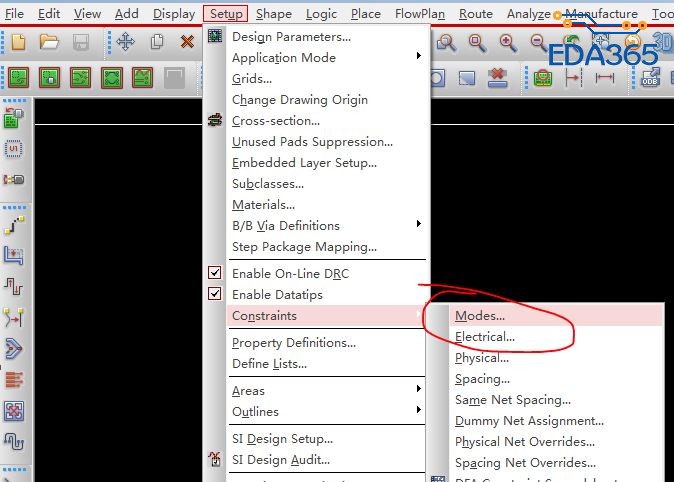

这个菜单的路径是怎么出来的呢，谢谢

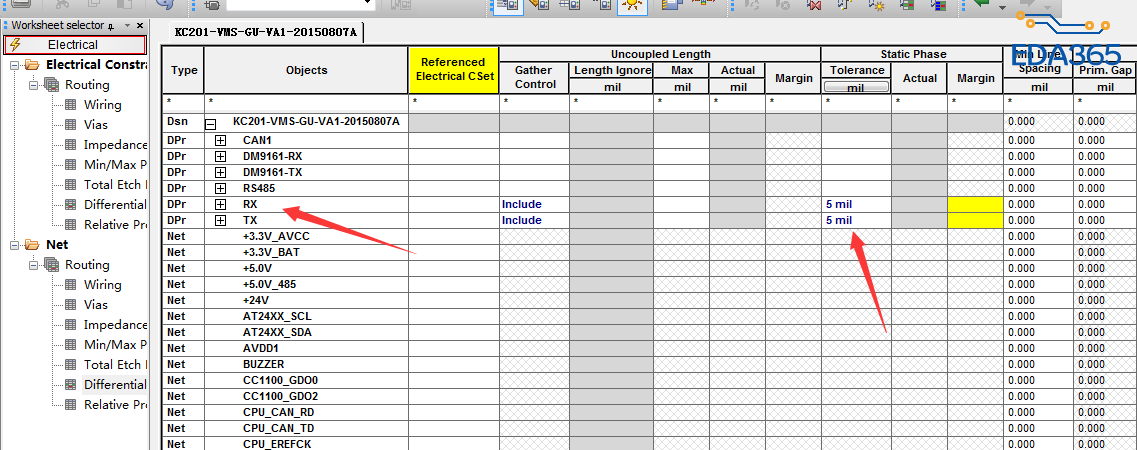

设置了，感觉还是没变化啊
我设置了，但没效果，另外，Analysis Modes在16.5里是怎么打开呢，谢谢了，很是着急
在线等
drc开关在这里,,slide的时候不一起动 右键 single trace mode...
