圆形布线方法
录入：edatop.com 点击：

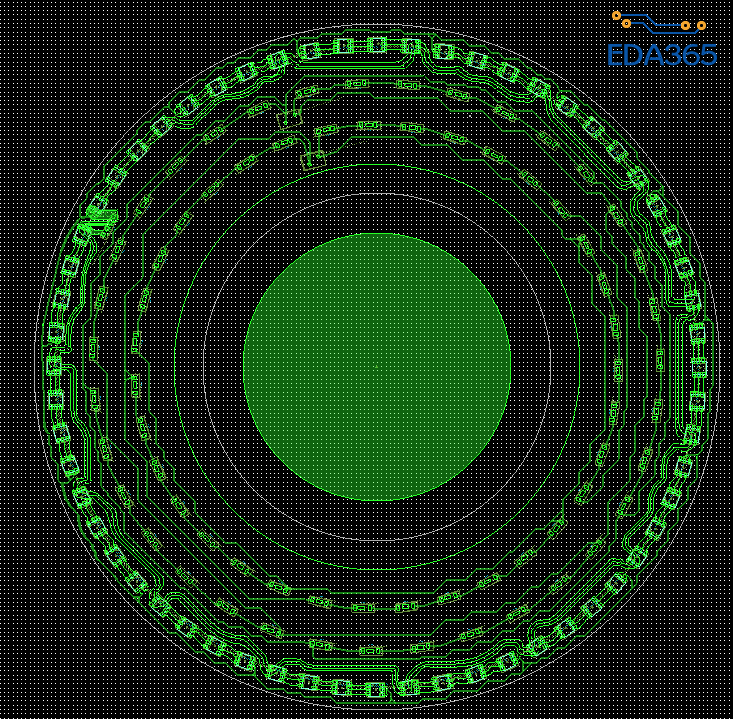

大家有没有好的方法 用弧形布线来布这个板子 我用弧形布的画总是不成功 布不开
不知道是怎么布不开的,用45都开了,不是一样么.//
还有这种形状的布线呢！长见识了
之前做过一个这样的灯板，长度长的话用任意角度布线
老兄 如果你布的话 如何布 指教一下！谢谢了
任意布线如何布 ，请教一下
走线时 option 页面line lock后面那个45改成off就能任意角度了
正解
最外圈可以沿着routekeepin画一个漂亮的圆形走线
汗！ 你用45度去引线 然后用弧线去移动就能达到你自己想要的效果了！
画了圆形 没法指定网络 也没办法 删除圆的一部分走线
你是说slipe 好像不行哦 你试过了?
从元件管脚上出线，再画弧线，你那是4串15并吗，隔四个画一段弧。
删除一部分走线就是在删除命令时右键选cut。
不知道谁还有更好的办法
用极坐标摆放元器件，然后再布线
