allegro拼版问题请教

录入:edatop.com     点击:

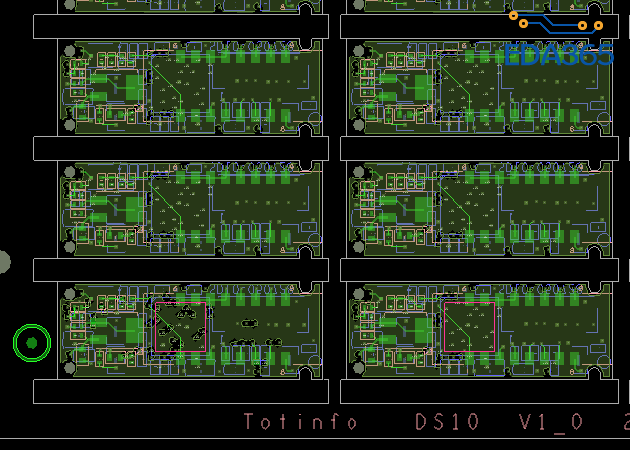

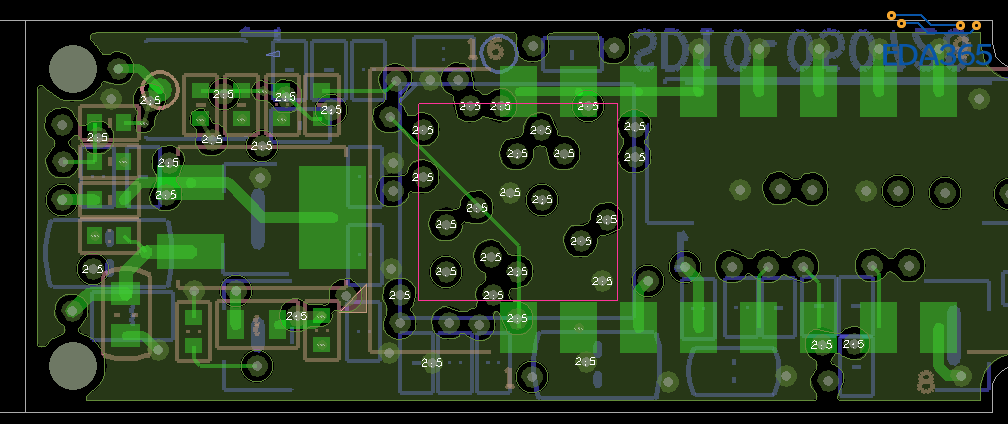

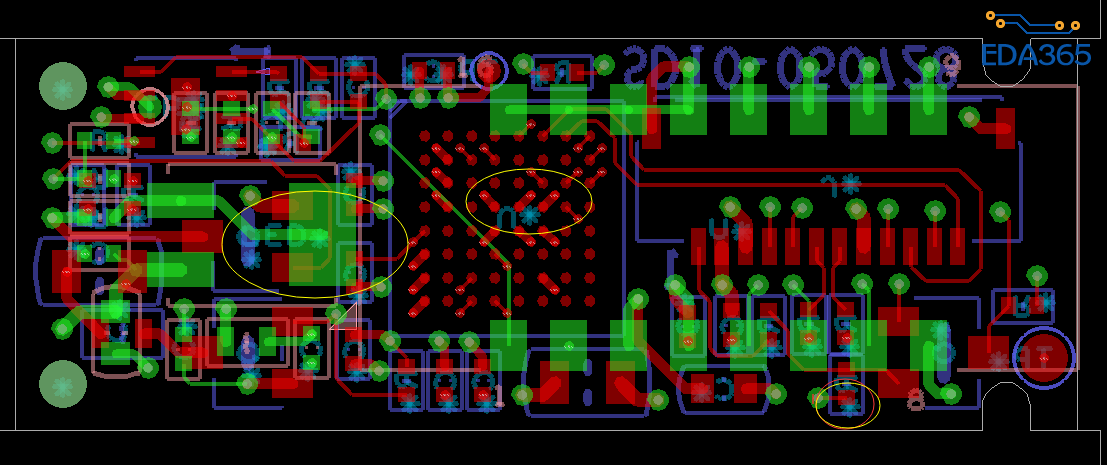

allegro 拼版    复制整块板后器件都是* 了  变成无信号了!  我们丝印层可以用其他方法替换掉! 就算一个铜皮层 怎么搞?板子很多信号都是无信号了  铜皮就不能自动避开!出gerber 就会连在一起了!如图下! 请问怎么问题怎么解决啊?





如果非要在allegro里拼论坛上也有方法,可以搜索下,建议还是去cam或者让板厂自己弄.

在Allegro中用Moudle的方式拼。
推荐在cam350里面拼,参考学堂课程:http://www.eda365.com:5280/course/86

嗯 谢谢 !我自己弄是出一份gerber给产家  板框画好了就可以 了! 就是想看怎么样弄 全部拼好的板!

在allegro里还是挺烦的,不如去学习下cam350...我自己弄了好几天,终于趟出一条能行的方法..

什么方法啊?说说看!学习学习

谢谢!

就cam350拼板...你自己找资料学吧..反正真正能找到的资料不多就对了.

那算了 还不如给厂家自己拼!他们更专业  自己给他画个 板框就好了

板子画好检查没有DRC错误后 把覆铜改为 静态铜, 然后在进行复制就好了。

你没明白我意思!那复制完后 静态铜变动态同就费了!  一些有信号的线都是变为无信号了! 铜皮都不能自动避开!有毛用!

单板定型以后检查完,到了可以出单板gerber的程度,立马把动态铜转为静态铜。这样你在复制过程中铜的形状是不会变的,也不会出现粘连的情况了。

之所以粘连 就是因为你的是动态铜。 单板铺好,转为静态再复制

用cam350
