为什么不能替换旧走线？
录入：edatop.com 点击：

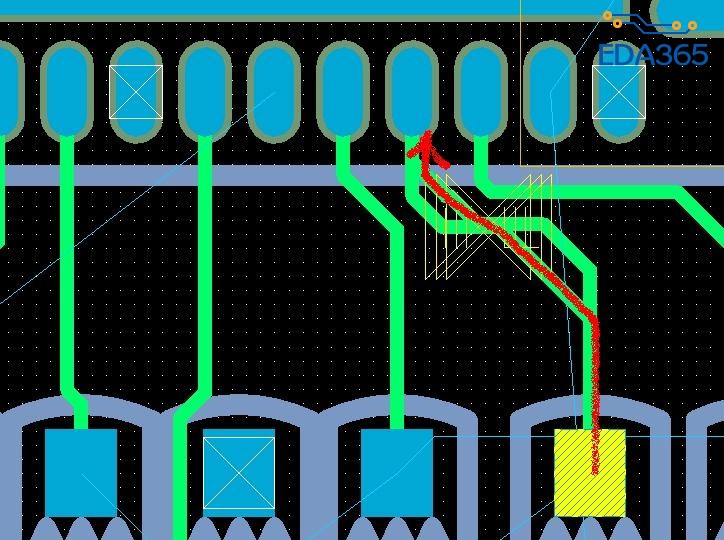

如题，我明明设置了开启了Replace etch，但还是不能删除旧的走线?请各位帮忙看看。
LOOK
确定你的线没有被锁定?
打個比喻：你的問題就像是你明明買了小米手機，打開盒子，裏面是華為手機，這是爲什麽，爲什麽，爲什麽?因為小米裝錯了?
對了，走線的時候，find里一定要勾選pad&cline&via。你再試試。還是有問題就把電腦砸了吧。
該不會是用 line 來走線吧? 如果先前是用 Line 來走線那就沒這個用途了, 只能刪除用 add connect 重拉.
经过反复试验，被姐姐说中了，谢谢！

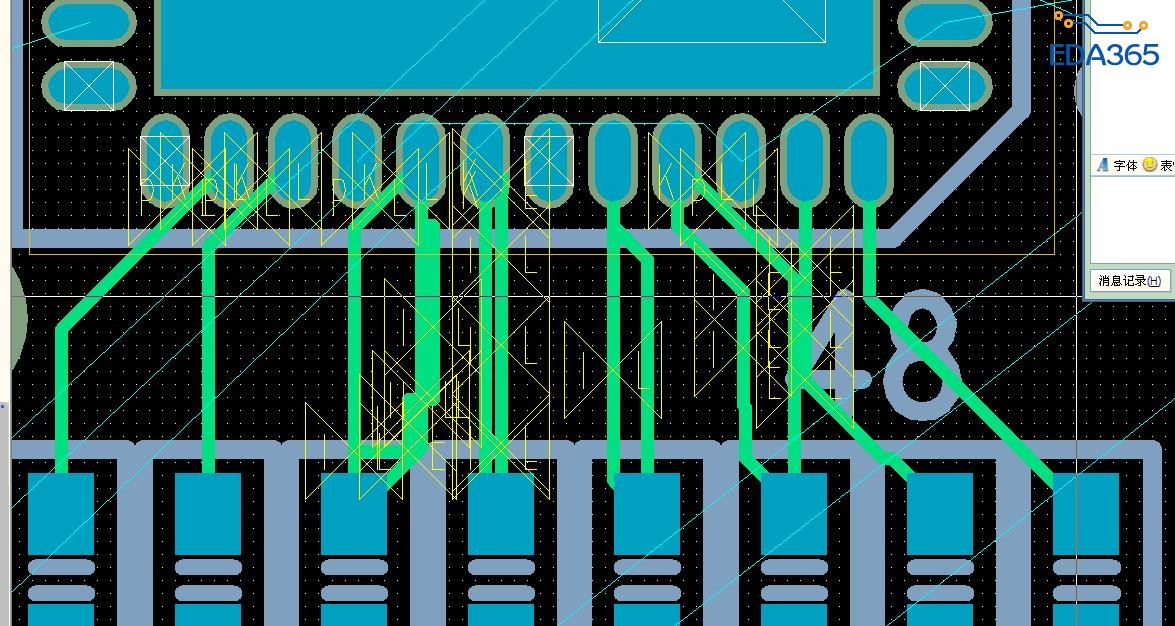

我好像又发现了一个规律，上面的图为初次布的线，下面的图不满意后布的线，又出现这种情况了。我想是因为来回的方向错了，还有就是修线时最好不要把修的线直接连到焊盘上，可以连到以前线的某一段上。
美女回的好搞笑啊
