关于allegro提取拓扑的问题
录入：edatop.com 点击：

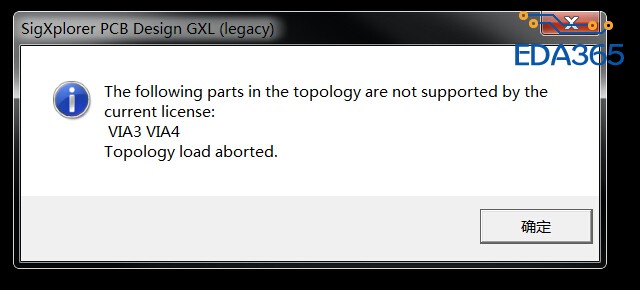

layout一块DDR3的板子，我先对BGA进行了扇出。提取拓扑就出现提示如图，
删除扇出过孔和走线后，提取正常。那么问题来了，提取拓扑一定是要在布线前进行吗?
如果不是，这个问题怎么解决。一直都是自学，期待高手指点。还有一个问题，添加IBIS模型后，提取拓扑出现以下提示
E- *Error* parseString: argument #1 should be either a string or a symbol (type template = "SS") - nil，可以判断是模型有问题，但是不太懂是具体问题出现在哪里。如果可以告诉下我，不胜感激。
删除扇出过孔和走线后，提取正常。那么问题来了，提取拓扑一定是要在布线前进行吗?
如果不是，这个问题怎么解决。一直都是自学，期待高手指点。还有一个问题，添加IBIS模型后，提取拓扑出现以下提示
E- *Error* parseString: argument #1 should be either a string or a symbol (type template = "SS") - nil，可以判断是模型有问题，但是不太懂是具体问题出现在哪里。如果可以告诉下我，不胜感激。
error1
