allegro生成网表错误
录入：edatop.com 点击：

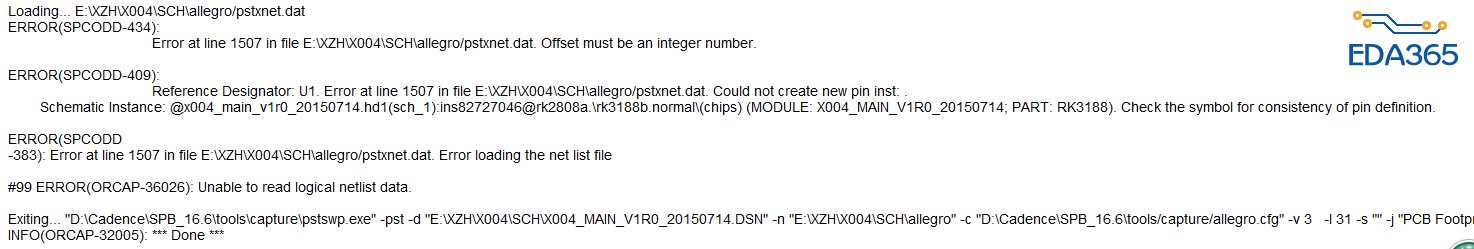

大师们，生成网表出现这样的错误是什么原因
只看出错误与U1有关！详细还要看Log！

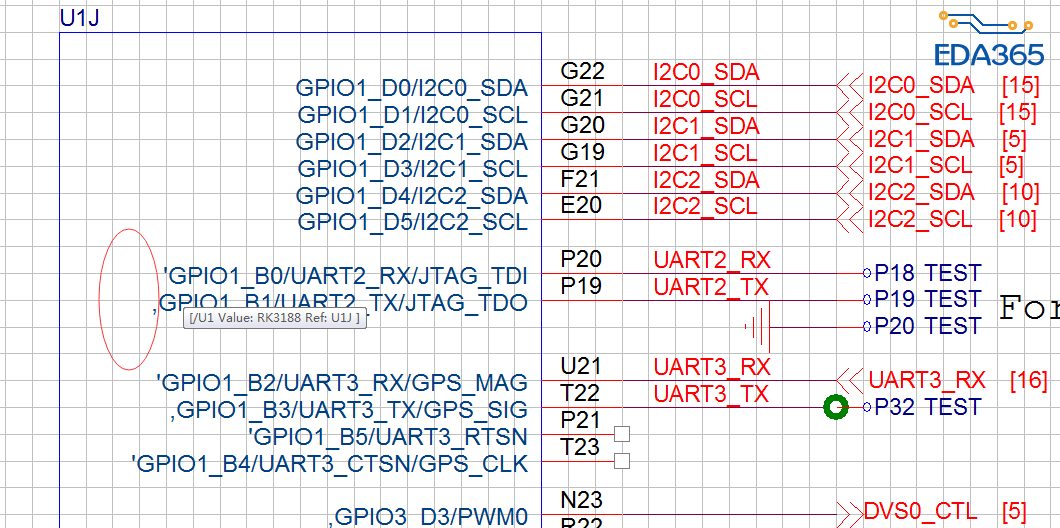

是不是管脚名不能有 ‘ 字符啊
用allegro.dll 导出网表应该跟这个无关
log里面都说了呀，U1的pin脚定义有问题，应该是管脚名用了不支持的字符

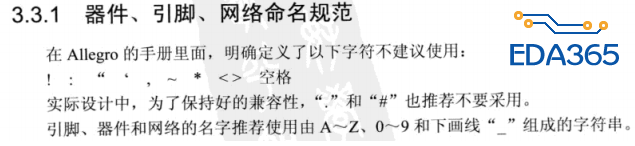

命名规则
是的，不支持特殊字符！
有特殊符号
学习了，谢谢分享
