请教高手 孔壁铜厚
录入：edatop.com 点击：
小弟刚用allegro 没多久，隐约记得有个地方可以设置VIA的真实钻孔与成品孔的差值，也就是铜厚，这个设置在PADS中是有的，本设置对于设计加工没有意义，其受限于工厂工艺，但是显示真实的钻孔有助于设计中直观判断制造难度，哪位高人来指点一下，ALLEGRO的这个设置在哪?
是误差值吗?
不是。比如设定成品孔直径8mil，假设工厂按11mil左右钻孔，然后镀铜。这个差值在PADS中是可以设置的，以方便设计检查或者其他。
请问pads在哪里设置?

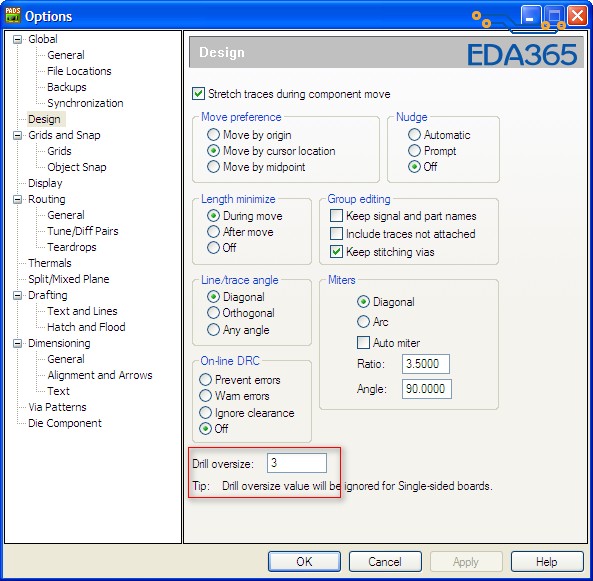

不好意思啊 最近忙 没来及上 请看附图。这个参数其实就相当于做了VIA加工的补偿。
哦，谢谢。以前以为这项没什么用的，都设成0，原来是这样用。
