16.6新版有用功能你到底知道多少？
录入：edatop.com 点击：
如题！最近刚升级了16.6版本的软件，发现跟16.5相比，改动还是蛮大的；
之前偷懒在网上找中文的，这段时间有空好好的看了下自带的help，又发现了一些好东西，这里简单列几个，以便唤起大家的兴趣：
1：Route Interconnect Optimization（有11项加强）-Auto-Interactive Delay Tune (AiDT) - High Speed Product Option:
功能：调线的时候非常有用；学习AiDT在跳线功能中的使用；
实现操作：
（1）：必须先定义好长度的约束规则；
（2）：然后把线的路径先布出来；
（3）：选中网络再执行aidt命名即可；注意事项：1：虽然可以支持同层GROUP的多选调线，但是一次选中的数量需要少于20个网络；
（4）：命名行实现：AiDT（如何定义快键键就不用说了吧）
2：Route Interconnect Optimization（有21项加强）-Auto-Offset Routing
功能：对于一些特定角度（限定范围为4°-18.5°）的布线可以非常好的提高效率；
执行操作：
（1）：先在设置中打开相应的显示功能（只在布线模式下才能看见）在走线前，我们可以先做一些设置，这样我们只要将鼠标放到线段上即可看到此线段当前走的角度。
（2）：命名行实现：通过命名：funckey a "pop flip"可以定义快捷键；
3：Productivity Enhancements-Show Measure Support for Dual Units
功能：该功能有助于我们在测量尺寸的时候显示MIL,MM两种尺寸，这样可以完全实现统一设计单位的目的（貌似用PADS的基本用mm作为设计单位居多）

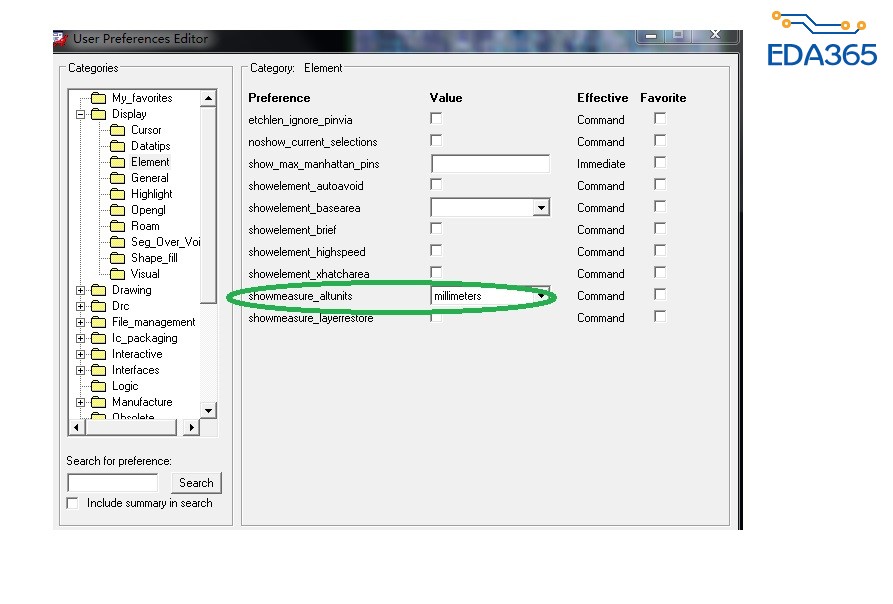

实现操作：1. 点击Setup – User Preference Editor – Display – Element；2：在右图中勾选set showmeasure_altunits = millimeters；
之前偷懒在网上找中文的，这段时间有空好好的看了下自带的help，又发现了一些好东西，这里简单列几个，以便唤起大家的兴趣：
1：Route Interconnect Optimization（有11项加强）-Auto-Interactive Delay Tune (AiDT) - High Speed Product Option:
功能：调线的时候非常有用；学习AiDT在跳线功能中的使用；
实现操作：
（1）：必须先定义好长度的约束规则；
（2）：然后把线的路径先布出来；
（3）：选中网络再执行aidt命名即可；注意事项：1：虽然可以支持同层GROUP的多选调线，但是一次选中的数量需要少于20个网络；
（4）：命名行实现：AiDT（如何定义快键键就不用说了吧）
2：Route Interconnect Optimization（有21项加强）-Auto-Offset Routing
功能：对于一些特定角度（限定范围为4°-18.5°）的布线可以非常好的提高效率；
执行操作：
（1）：先在设置中打开相应的显示功能（只在布线模式下才能看见）在走线前，我们可以先做一些设置，这样我们只要将鼠标放到线段上即可看到此线段当前走的角度。
（2）：命名行实现：通过命名：funckey a "pop flip"可以定义快捷键；
3：Productivity Enhancements-Show Measure Support for Dual Units
功能：该功能有助于我们在测量尺寸的时候显示MIL,MM两种尺寸，这样可以完全实现统一设计单位的目的（貌似用PADS的基本用mm作为设计单位居多）
实现操作：1. 点击Setup – User Preference Editor – Display – Element；2：在右图中勾选set showmeasure_altunits = millimeters；
谢谢分享，还在琢磨16.6中
学习
点赞
我想请教下，Allegro里的help到底怎么用啊?摸了半天没着边……
应该发个17.0了、
点击菜单help-what's new就行了
其实也也是才升级16.6不到一个月，17,0的安装文件我还没有找到
谢谢！我去看看。另外针对allegro里的一些指令，平时没用过也不知道是做什么用的，这种情况下我在help怎么查找这类的作用呢?也是what's new吗?
你说的命名在TOOLS-Utilites-Keyboard commands应该都能查找到。
谢谢，我去试试看。
:victory:
