candence在导gerber中
录入：edatop.com 点击：
请教一下，candence在导gerber中，pastermask的TOP和BOT层中都没有BOARD GEOMETRY/Pastermask这一项可选，我画的是双面板
是不是需要再这里加pastermask_TOP 和pastermask_BOT这两层?

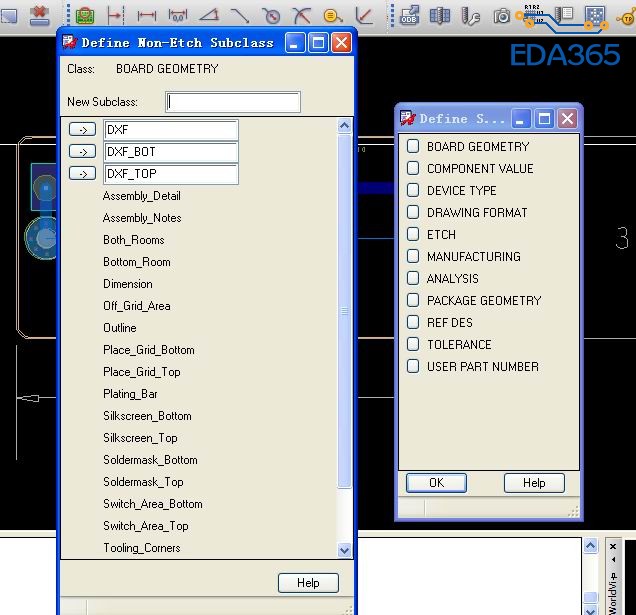

是这张图片，上面那张发错了
本来就没有啊，锡膏只有在pin 和 pkg这两个class里面有，没有就不加呗，没有你还非要加个层，添加到GERBER里面什么东西都没有的层，加上去也没什么意义
可以自己加的
本来就没有.......请参考4楼解释,,然后理解下各个层面的意义.
如果你是走线过大电流，想开绿油窗的话，开到soldmask层上。别开到pastemask上。
了解了，感谢感谢，刚学习，好多不懂的！
Stack-Up/Non-Conductor/Pin/Pastemask_Top
