.brd文件中元件封装返导入Cadence原理图的FOOTPRINT中
录入：edatop.com 点击：
现在原理图和PCB图都有完成的，但是原理图中FOOTPRINT是空的，请问如何从PCB中的封装导入到原理图的FOOTPRINT属性中呢?

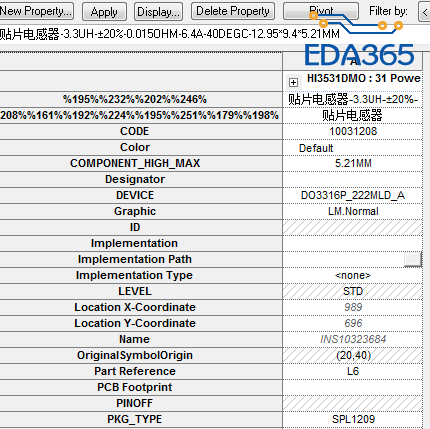

原理图中FOOTPRINT
PCB从哪来的?难道先凭空画了PCB，再去画原理图?
不知道能不能直接导,不过真想做的话,可以先出report出所有器件的封装,
然后在excle里对应到capture的refdes,然后复制进capture....
那这个PCB是从哪里来的
我觉得3楼说的很有道理 居然你都有pcb板子了！直接把全部封装导出来！然后在把封装名复制到你的capture..里面！这样就不会出错了！或者你可以去自己的封装库里搜索下有没有这个封装！有的话就可以直接复制到capture..里面 就不用导封装出来了！原理都是一样的！
这是购买开发板附的PCB，但里面的FOOTprint的属性是空的。所以还是一批批加上属性完成了。
