蓝牙天线封装问题

录入:edatop.com     点击:

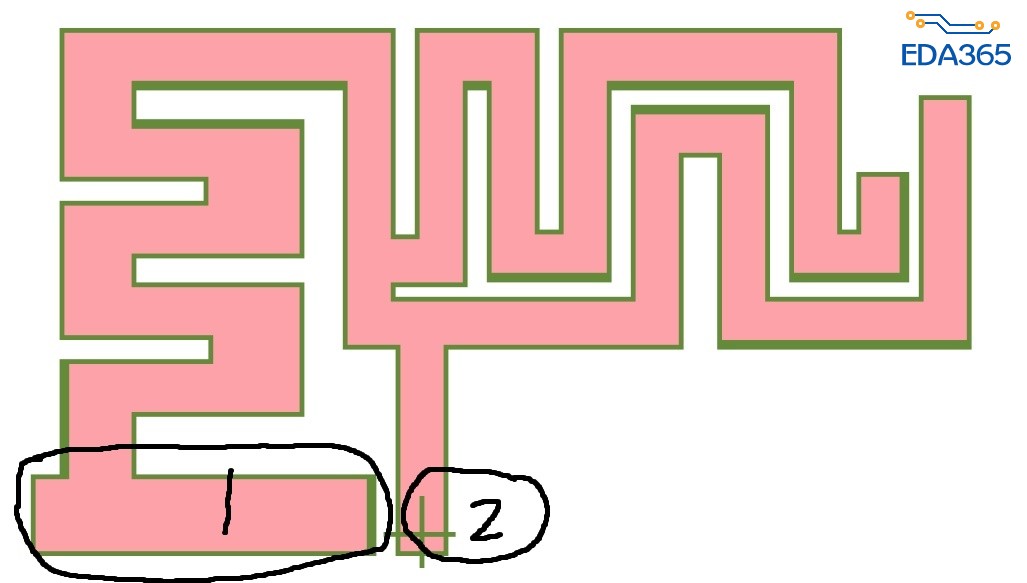

由于项目需要,根据dialog公司文档做了个2.4G蓝牙天线封装,如下图所示,有以下问求助:图中,我用黑色笔划了两个区域,其中1区域要接地,2区域
天线阻抗匹配元器件,问题是区域1和2已经用铜箔连接起来了或者说他们就是同一个铜箔,这样就有个问题,该封装的一端若赋予了一个网络号,就不能再赋予另一个网络“地”了,否则会出现DRC错误。设计PCB时,1区域要和地铜皮相连的,这样相当于一块铜箔有两个网络号了。这个问题谁有解决经验呐,求指教!
注:以前设计13.56MHz天线时,采用加一个0欧姆电阻来解决这个问题的,但2.4G的不能采用加电阻来解决。

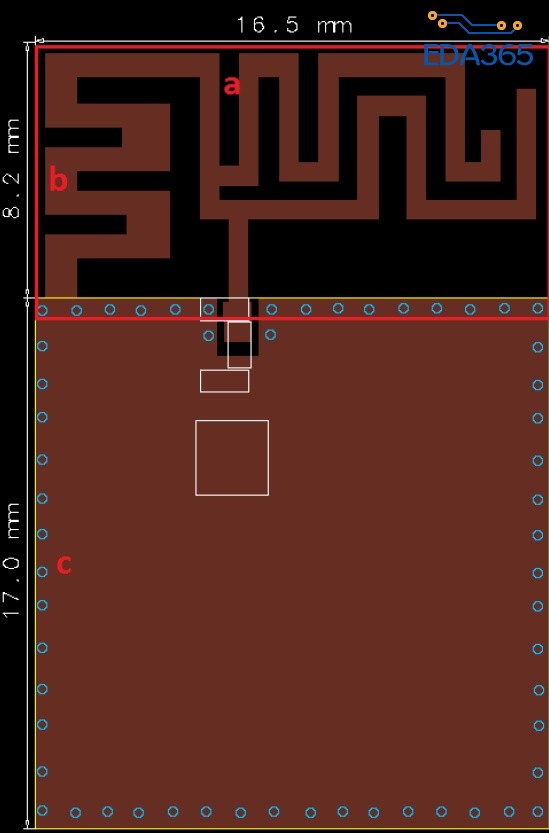

最终,PCB将设计成如下图所示:


做两个PAD不就好了?

遇到类似问题我都直接画个长方形覆盖上去强行连接的

2区域可以放个pad,忽略drc

直接强连,忽略drc
