USB2.0co-lay设计

录入：edatop.com 点击：

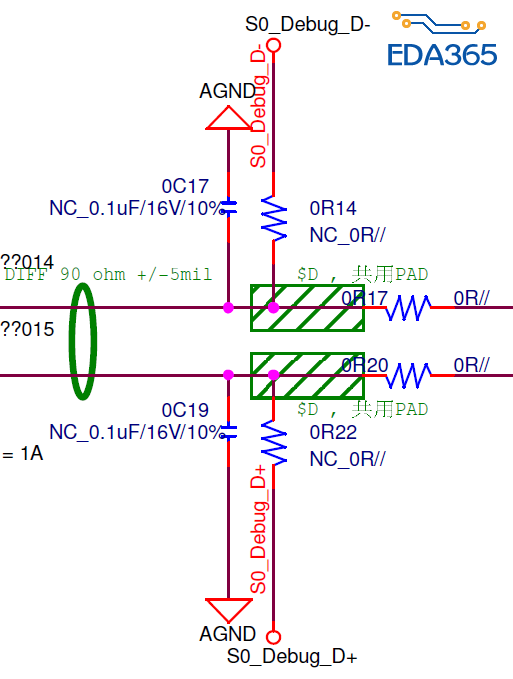

在USB设计中，遇到要加USB debug功能，原理图如图所示，请问0欧姆的封装该如何选择?

學習了

用0603不可以么?

这里的封装0402和0603都可以，应该没有什么特定需求。为了上键方便，已经决定采用0603

焊接也方便
