怎么将dummy net的封装引脚赋予GND网络？

LS正解，一般不推荐PCB里面改，按规矩还是原理图里面改科学严谨

原理圖加畫dummy net pin,並給予GND net name.

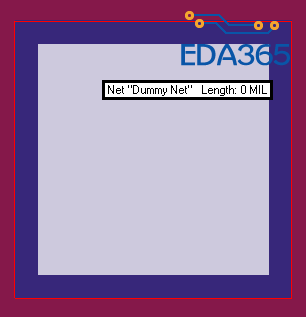

我有一个10个脚的屏蔽罩，又不想放在原理图中，就直接在allegro中放置的，但是现在这十个脚斗士dummy net属性，连不到地上去，不能屏蔽呀

一般是不这样直接在PCB中修改网络的，如果你真想这么做可以在User Preferences中选中Logic_edit_enabled

還有一種是在Allegro內,強制給net mane.
利用Logic\ Net logic 把這10個pin assign 成GND net.
再來一種就是鋪靜態銅箔, 但是會有DRC產生.
所以建議還是放在原理圖,比較不會出錯.

最后还是选者原理图改，防止长时间忘记了

其实你可 以把这十个脚强连到GND网络就好了（用静态铜连接到GND网络就好了）

为了保证pcb与原理图的一致，又为了达到你的效果，强连吧，忽略DRC，直接用铜皮或者盘中孔的形式给他短路到GND网络上

这样直接在PCB中修改网络
