板框尺寸如何在allegro中标注？
录入：edatop.com 点击：

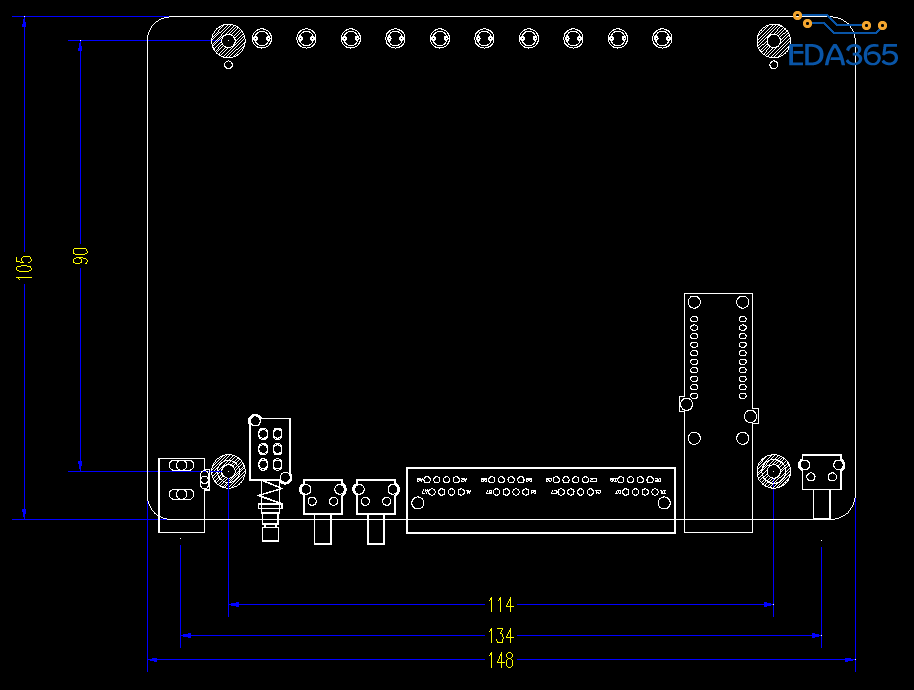

板框尺寸如何在allegro中标注?注意是标注出来而不是测量，自己的方法是manufacture---dimension environment---右键linear demension, 但是只能测一根line的宽度，不能测line to line的间距? 也就是板框的宽度
我一般都是把find的勾全部取消掉然后去点板框
可用snap点到线的端点...
可以啊，你要先点一根线，再点另一根，注意要点弧线与直线之间的点，这样比较准确
在线的端点上点击左键，不要在线上点击。

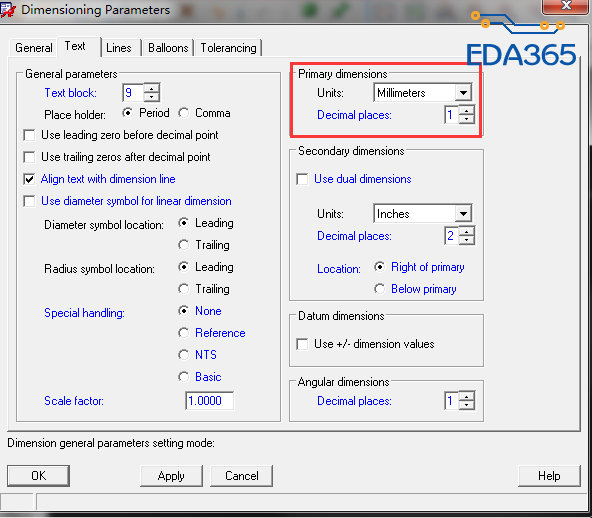

刚试了，点在线的端点上就可以出来了，但新的问题来了，为啥尺寸跟实际的不一样，差了1000倍啊（实际1260mil, 标注出来确是1.26 ?把板子换成mm, 标注出来还是1.26?） ，求解
测量的单位没有切换吧
有的人喜欢用绝对坐标，有的人喜欢导出dxf用cad标准，都有，只有标出来的人家看得懂就行
又学到了
楼上讲得很详细
学到了
假如这标注错了！你好那怎么删除这标记
选中，就像删线删字符等等 一样的删
还是这个命令，右键菜单中选择delete dimensions，点击标注的图形即可删除。
