cadence16.5按原理图页布局出现问题
录入：edatop.com 点击：
如题，我是看的于博士的视频教程一步一步按照他的方法去做的，生成了新的网表，也在PCB中导入了新的网表，但就是在quickplace的时候无法像于博士的教程里那样，在place by property/value里面我的是空空如也，没有我添加的PAGE选项，我用的是16.5版本的，有朋友遇到过这样的情况吗?
单击Unlock按钮，如果有密码，请输入密码：
问题解决了，.cfg文件被加密了，解密后还是不能实现功能，后来看了一下错误原因，说是我的.brd文件被我锁定了，可是我不知道怎么锁定的，找了很多地方也没看到怎么解锁（不知道我理解的对不对），然后我在导出网表的时候最后一步没有按照于博士的方式做，我把.brd文件关掉了，然后在导网表的最后一步选择了open board in allegro PCB editor，然后自动打开.brd文件了，并且能实现按页去放置元件了。
只是还有一点要向大家请教，话说这个.brd文件是怎么锁定的，可否“解锁”呢?！
解锁方法如下：

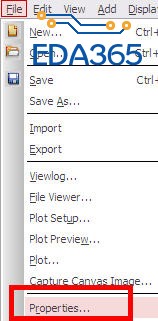

执行命令：

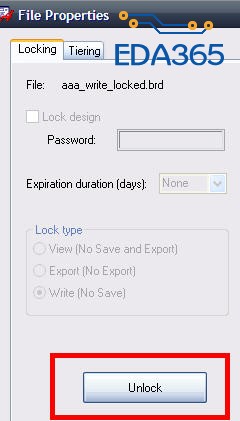

单击Unlock按钮，如果有密码，请输入密码：

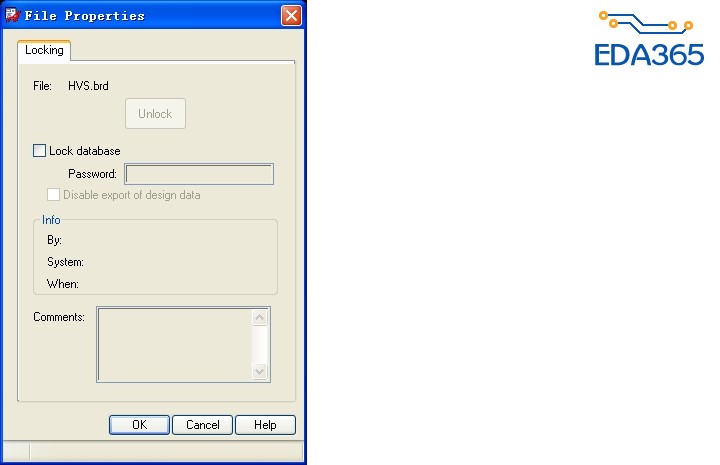

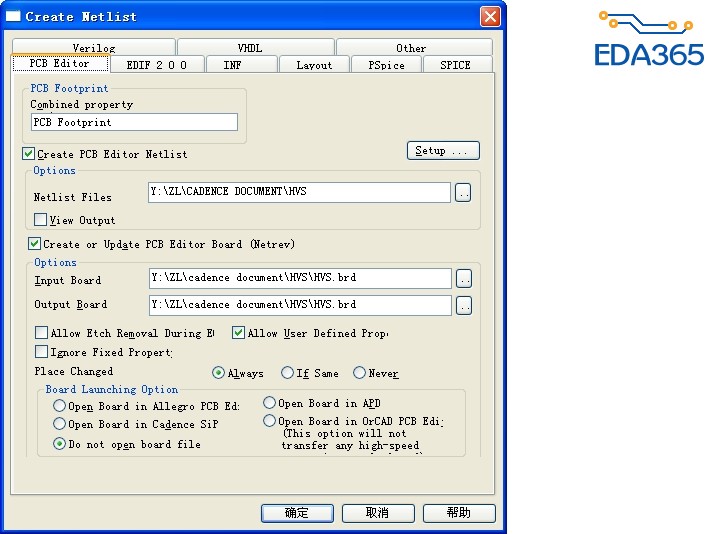

杜老师，我按照您的方法查看了一下，我的.brd文件应该没有被锁定啊，您看看我的截图，是不是哪里设置有问题
Allegro目前的保护机制是不允许同时对一个brd文件进行修改，如果在Orcad中直接更新brd的网表时，把要更新网表的brd文件关掉才行。
原来是这样，谢谢杜老师！
