关于ORCAD中磁珠的电路符号

录入:edatop.com     点击:
如题,大家在画原理图的时候,磁珠的符号用的是ORCAD自带库中的表示方法还是用电感的符号来表示的呢?比较规范的画法是什么?大公司有没有什么规范啊?个人觉得画成电感的形式是有点不妥,但从来没有用过ORCAD中的符号,感觉有点怪怪的。大家都来说说啊,希望将原理图画的规范一点

一般是用电感

我用这个

没有具体规范,比较推荐采用你手中SCH原来的符号,这样至少比较统一

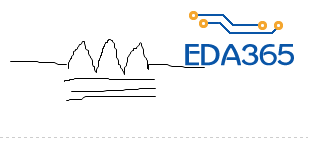

大概就是这样,下面忘记是两道还是三道。这是台企地做法


哦,我现在就用电感符号了,磁珠的电路符号跟电感的一样,看来也没有一个统一的规范啊,谢谢你啦

恩,谢谢你的建议

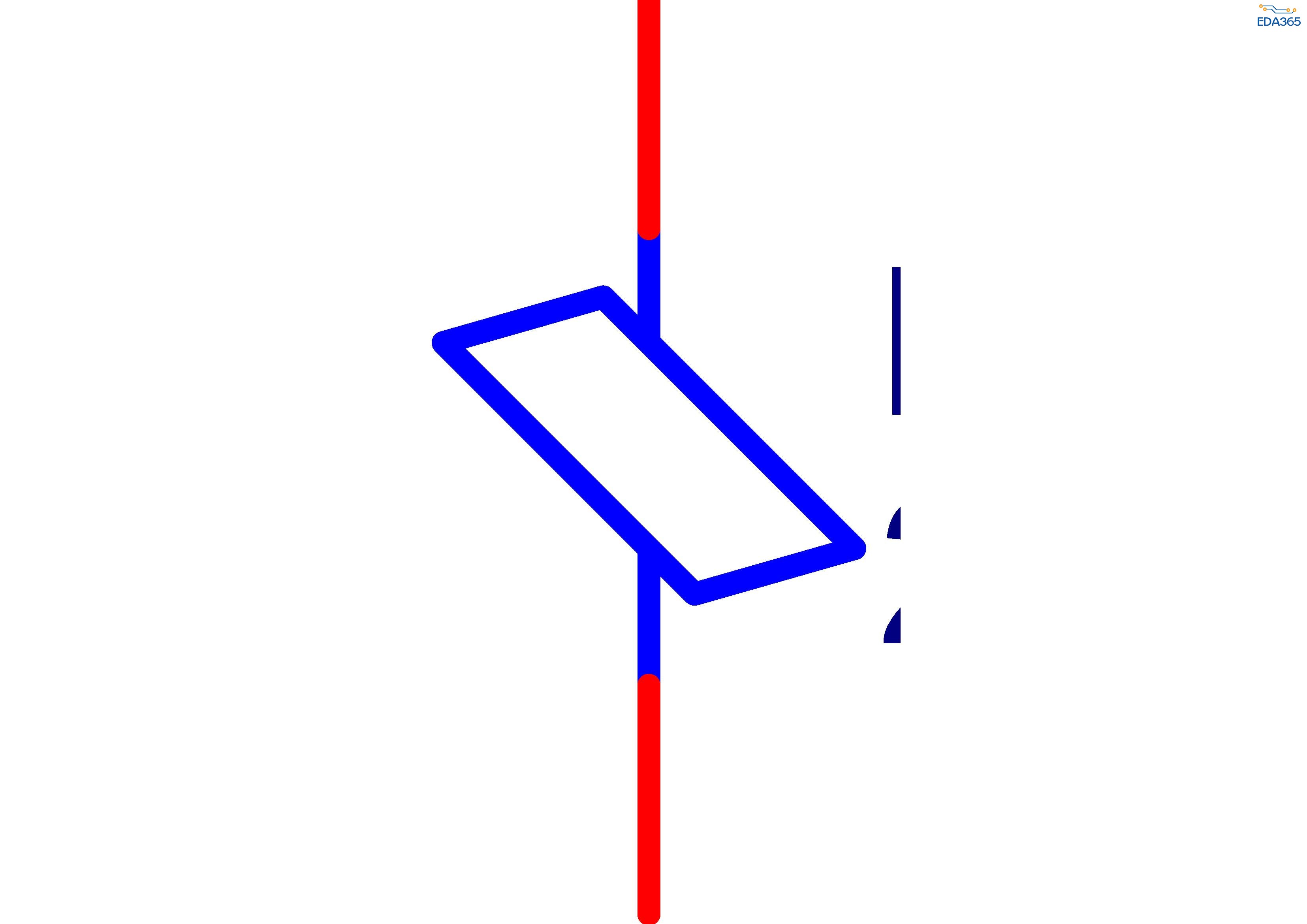

这个是ORCAD自带的库里面的

恩,谢谢杜老师,现在是延续公司以前的符号,还是用电感的符号

一般都是用的电感符号,
