我的FPGA板layout, 请多指点!

录入:edatop.com     点击:

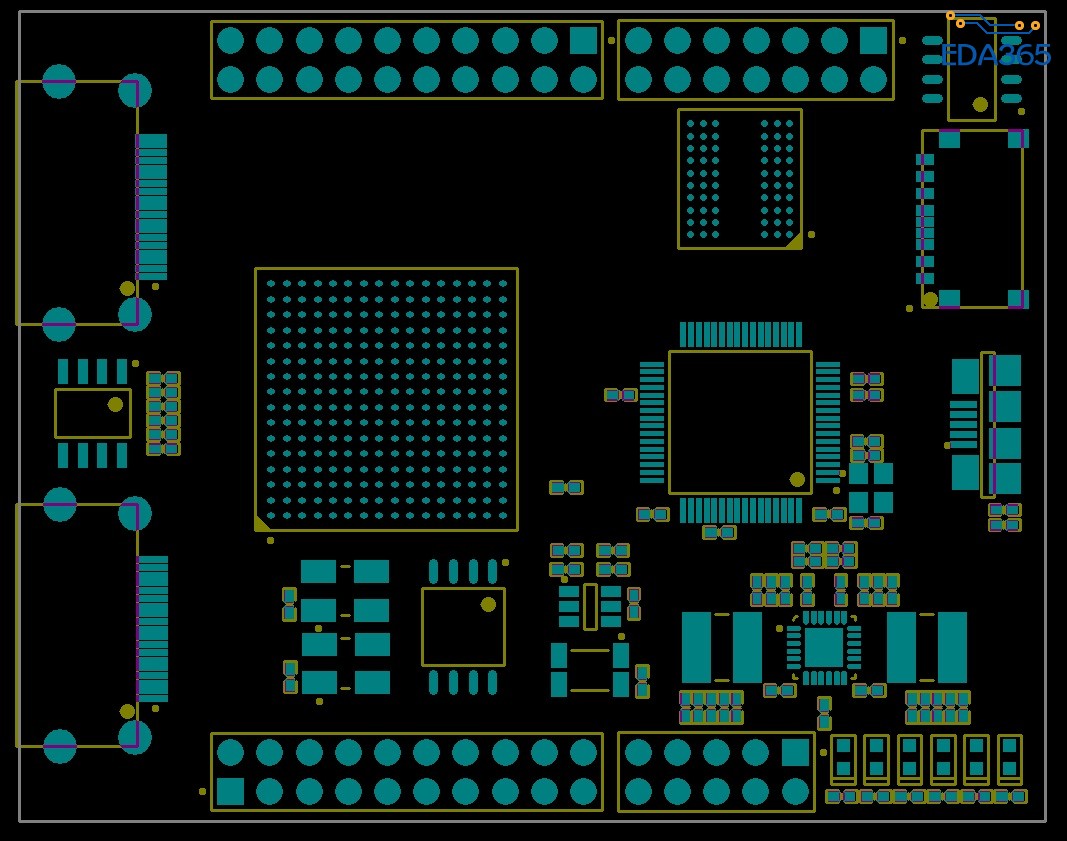

Placement layer:


Top layer:

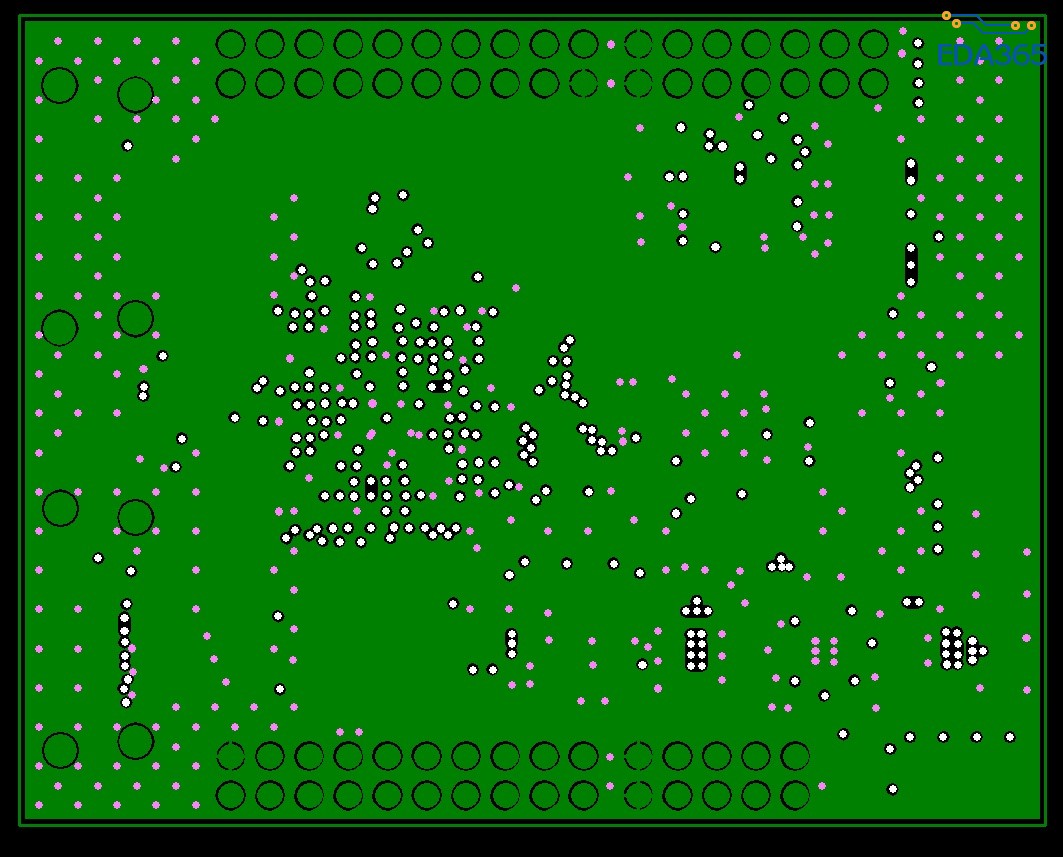

Gnd layer:

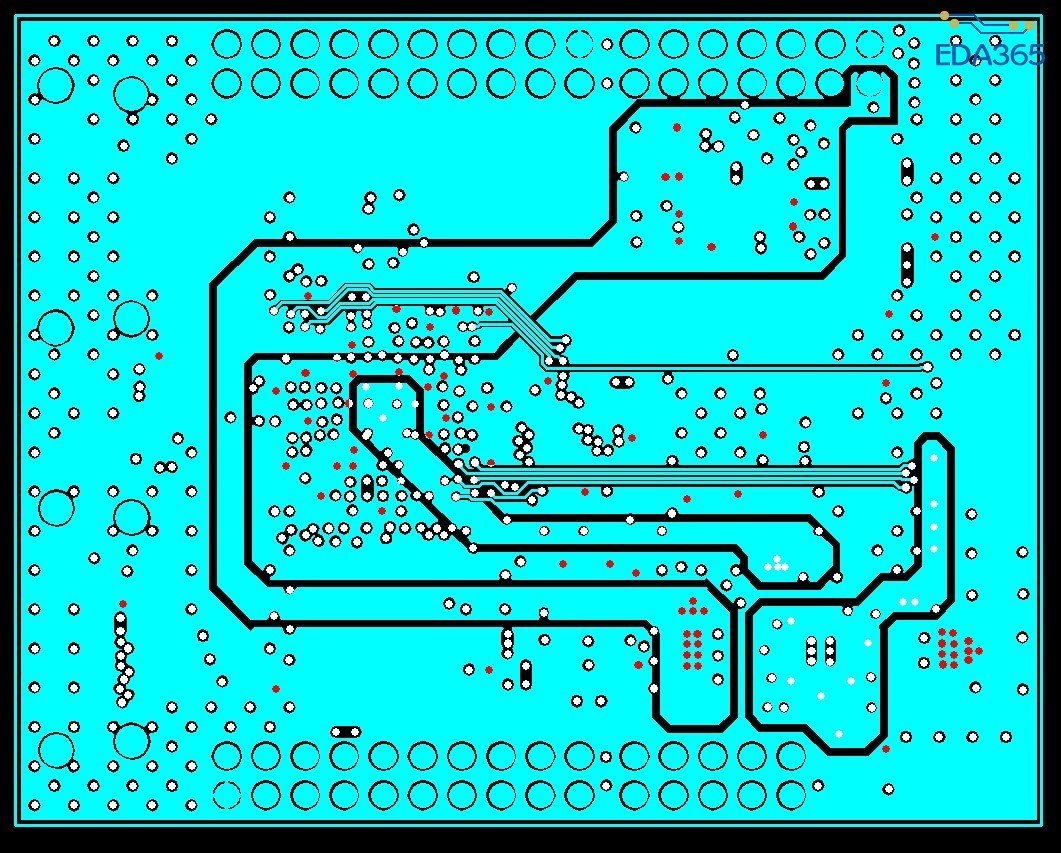

Power layer:


Bot layer:


很整齐啊,高手

赞一个

1.TOP差分对内补偿有问题,最好的处理方式是哪里差补哪里
2.power层分的电源比较多,bottom的线夸分隔了,自己根据信号重要性判断,要求较高的,最好再处理一下,不要跨分隔,不然信号回流路径就有问题。

空间足够为什么间距不大一点

电源层上不要走信号线。

1,FPGA板子是最简单的,所以肯定可以把线调的很顺,很整齐;
2,间距拉大,一看就是没设置约束的习惯,这个不好,约束用好了对layout帮助是极大的;
3,喜欢表面铺铜就把铜皮处理下,好看点,直接铺上去还不如不铺
4,信号方面不多说,需要自己积累。

不能说FPGA板子是最简单的 ,复杂的也很多!

电源入口处的铜皮太窄了,需要确认通流有没有问题。

这个板有几个问题:
1: 内电层尽量不走线,加工难度就不说了,对信号完整性是个破坏性的设计。
2: 电源切割底层信号没补偿,信号回流有问题的。
3: 电源层最上方那个铜皮细了,会出现板子发烫问题。
实际板子效果如何,你自己打板自己调试上示波器便可发现问题。

bottom的线夸分隔了,最好再处理一下,不要跨分隔
