请教,两层板 ,板厚是1.2mm,85欧姆差分线怎么算线宽和线？
录入：edatop.com 点击：
谢谢.
这么远的层间距，阻抗误差很大不易计算，也就是说和参考平面间的耦合并不是主要成分，这时可以考虑铜厚做厚点，比如1.5OZ，引入共面参考，做一定补偿，基本还是有保证的。

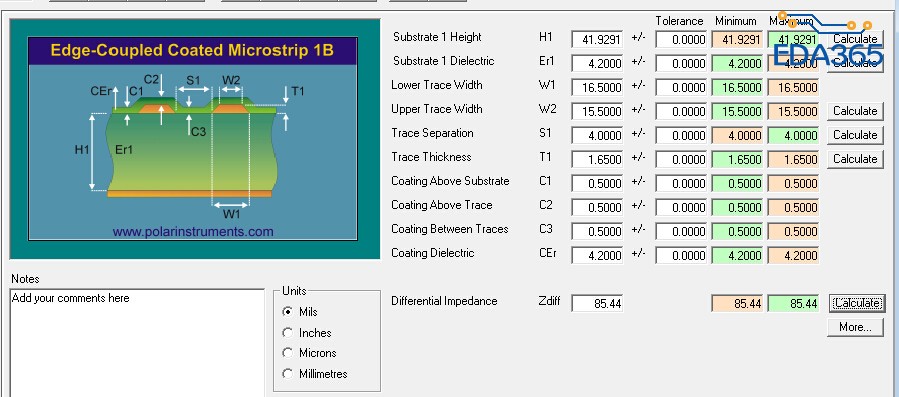

没装polar家里，不精确，试试15-6-15，共面6mil ,准确的还是用软件计算下。
两层板阻抗不好控制
看看这行不行
