ALLEGRO封装多余的脚大家怎么处理啊
录入：edatop.com 点击：
比如一个元器件原理图只有三个脚，但是封装有5个脚，其中两个脚起固定作用。这时候怎么处理比较好
在Find面板中输入零件编号，如下图：
金属脚接地，塑料脚做成机械pin。
mechanical pin~~~
放置pin的时候设置管脚属性为机械管脚
金属的孔，但是网络不能接地怎么办，还是做成机械孔对吧?
第一方网表的话，要做成机械pin，或者在原理图中增加一个空pin。
搞定了，我直接做成了机械孔，小编allegro命令有没有能够输入就直接选中元器件的，比如。我想选电容C6我有什么可以直接输入的命名可以选中的吗?PADS可以输入SS C6，就选中了C6。allegro有没有啊
首先进入布局模式：

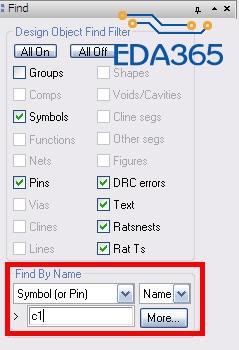

在Find面板中输入零件编号，如下图：
我想实现的是命令栏的，这个我知道，命令栏直接输入多好啊
习惯问题，实在想要，可以开发skill插件。
主要是布局的时候用这个快速抓取想要元件
布局的时候可以这样操作：
1、执行移动命令；
2、在Find面板的下方Find by name处选择Symbol类型，输入元器件编号，自动就会抓取了。
