不可以导入椭圆的结构外形图?
录入:edatop.com 点击:

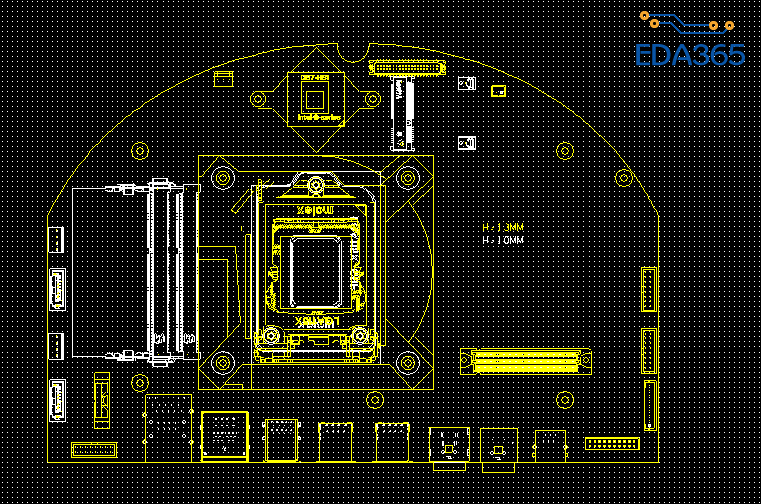

大家好,近来遇到导入椭圆的.DXF,导不进来。大家有遇到类似的情况吗?为什么导不进来呢?是allegro不支持椭圆形吗?
不支持多点曲线,只支持3点的弧形!
以前貌似有一次成功了 在DXF的时候把弧度改成连续曲线 然后导进去就好了 后来发现也是时灵时不灵
导入后 预览 记得在DXF 线型改成 连续模式
你的DXF中对象是什么类型,开放/封闭曲线,因为allegro里面有些层不支持封闭的,有些层不支持开放的,所以一般找个两个都支持的层做个中转,然后修改到目标层。比如BOARD geometry/assembly_notes,top_room等等一些层面
新建一个层导入吧,就像第四期课程里面讲的,用日期命名新的层,便于区别。
嗯 好像是的 在DXF里面把它拆成线段就可以导进来。
结构是直接画的椭圆,那就是封闭的。那回去试试。谢谢,。
嗯 ,一般都是导入新建的层的。
之前试过在结构把它打散,可以导入 这次又不行。所以。
学习了。
可以自己学着打散。打开DXF文件,全选,快捷键X。PS一句,DXF文件不能用中文命名
