分裂元件使用问题

录入:edatop.com     点击:

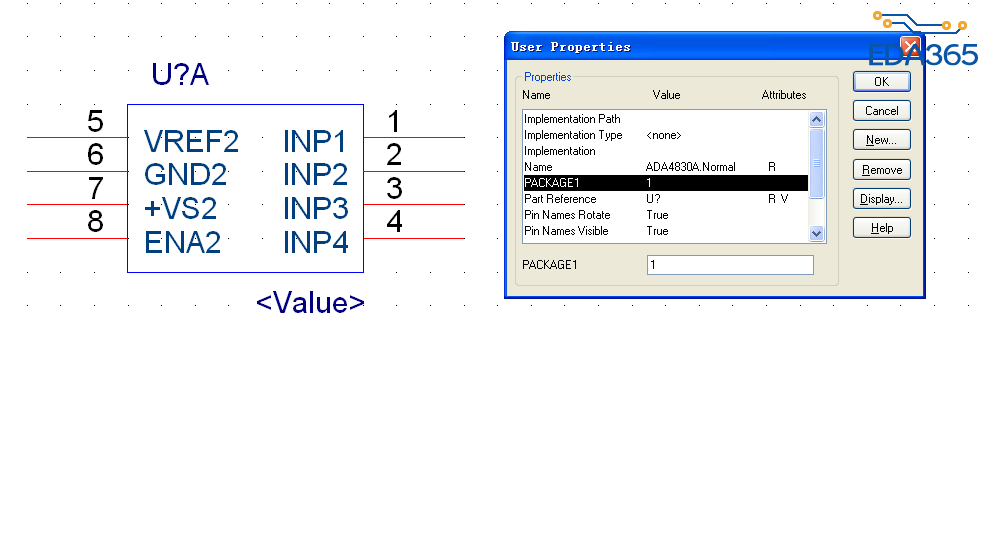

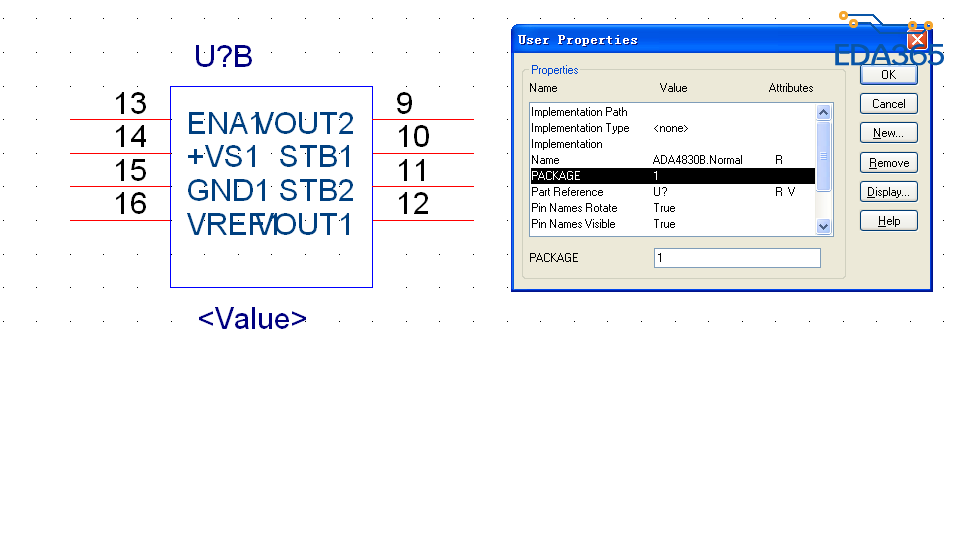

1我在建原理图库的时候,有一个分裂元件,分为U?A和U?B,在库中分别给这两个建了个package,名字都取为1,见图示。
2.在原理图中放置好元件。在原理图中设置 package 属性。双击元件,调出属性对话框。见图示,怎么没有package那一栏呢。
坐等高手解答,谢谢了。




按理讲,你这样双击是只有元件的属性的

上面的下拉菜单是current property么?

不懂你为何要加这个属性

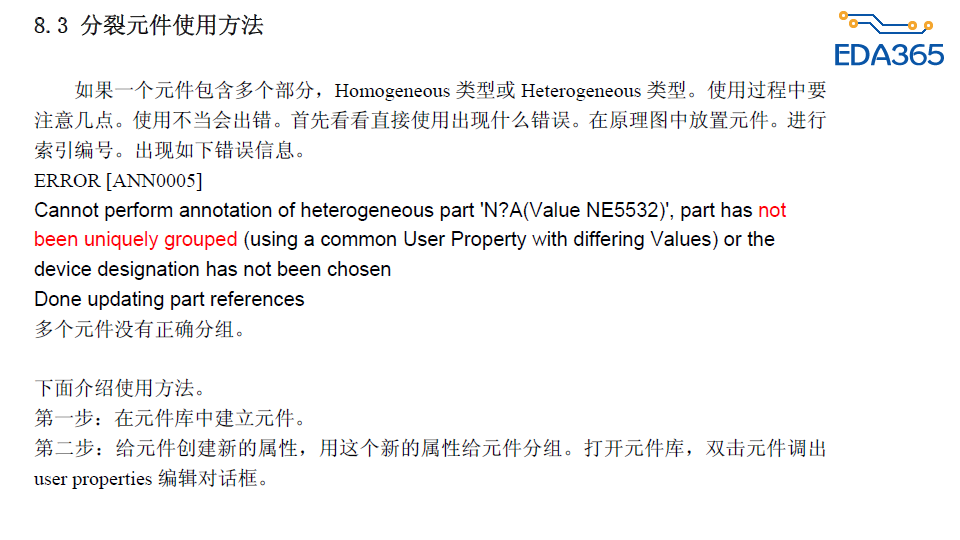

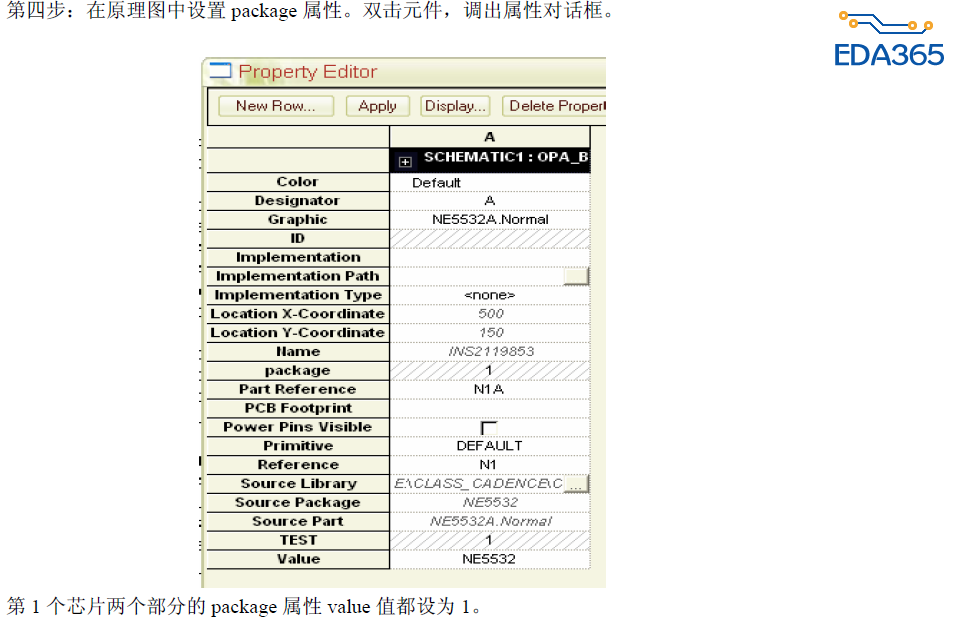

我是刚学orcad,看了资料上面写的,我也不知道为什么这个样子弄。截图如下。





这个分裂元件需要弄这个package名字不,就是我截图文档里面的。

你重启一下软件 再加一下这个器件试试

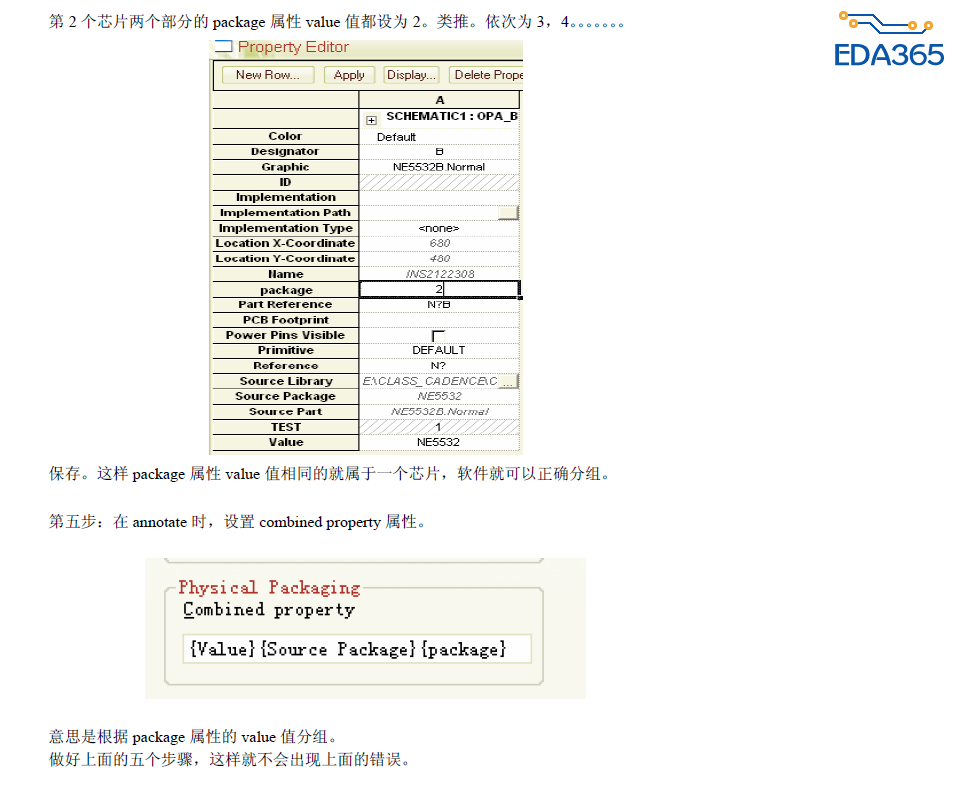

它那个文档是说你调用了两个部分不是来自同一个封装的器件,导网表会出错。如果你本来就是来自同一个封装的,属性都是一样的,就没有问题的。按照正常的分裂元件方式建立是不会有问题的~

哦,明白了,谢谢您的回答。
