关于rou文件出错，我找了个解决办法，不知道有没有问题，求指教
录入：edatop.com 点击：
本人新手一个，刚干硬件半年多，前段时间lay了两块板子，pcb厂家生产的时候都说槽孔文件是空的，让我直接报孔的数据第一次我还以为文件出错，没在意，第二次就意识到可能是我出rou的时候就有问题了
然后用cam导入，发现确实没东西
上网找了一下解决办法，又多次试验，貌似找到了解决办法，但是不确定这么做对不对，求大神指教
建一个这个文件：ncroutebits.txt
内容填上：
0.001 T01
0.002 T02
0.003 T03
（我试了一下，只有3个刀的尺寸都很小的时候才不会出问题，不然孔会变形）

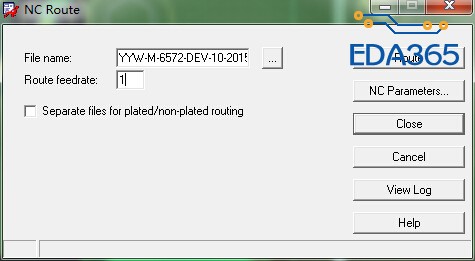

然后出rou的时候这里填个1（选择1号刀?）

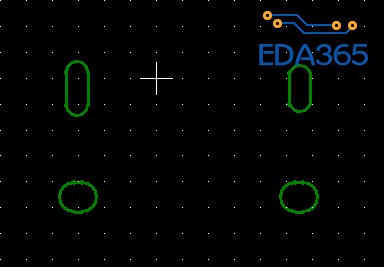

这样出的rou文件在cam350里面import mill data就能出来了
这么做可以吗?
然后用cam导入，发现确实没东西
上网找了一下解决办法，又多次试验，貌似找到了解决办法，但是不确定这么做对不对，求大神指教
建一个这个文件：ncroutebits.txt
内容填上：
0.001 T01
0.002 T02
0.003 T03
（我试了一下，只有3个刀的尺寸都很小的时候才不会出问题，不然孔会变形）
然后出rou的时候这里填个1（选择1号刀?）
这样出的rou文件在cam350里面import mill data就能出来了
这么做可以吗?
把CAM 包里.rou文件中的说明部分（%号前的文字）删除掉，再导入CAM350就能看到钻孔信息了。
