Allegro怎么隐藏一个封装的丝印等信息
录入：edatop.com 点击：
怎么隐藏一个封装丝印，标号。
出GERBER把不必要的层从ARTWORK删掉即可
change到其他层...或者删掉了事
11111

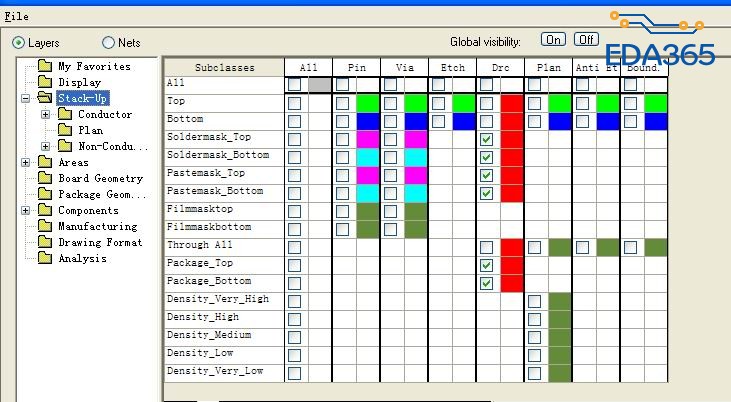

将你要隐藏的信息所在的层的颜色关掉。
Display→color/visibility
出gerber不想要某个封装的丝印等信息，删掉操作在更新元器件时重新出现，容易出错，怎么设置特定一个元器件隐藏掉丝印。

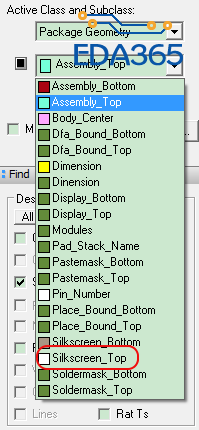

编辑该元器件所用的封装，把丝印去掉
