器件的非金属化孔如何设置自动避让走线？
录入：edatop.com 点击：
RT，器件的非金属化孔如何设置自动避让走线?
有drc的就会自动避让啊...
没出现DRC,是在哪里可以设置吗?
1.保证这个非金属化孔有个route keepout；
2.走线时选择hug only模式
非金属化孔是不是在制作封装的时候就需要增加route keepout[size=11.818181991577148px]?
是的；见过有人误删掉那块shape～
设置个cline to thru pin的规则也可以显示drc

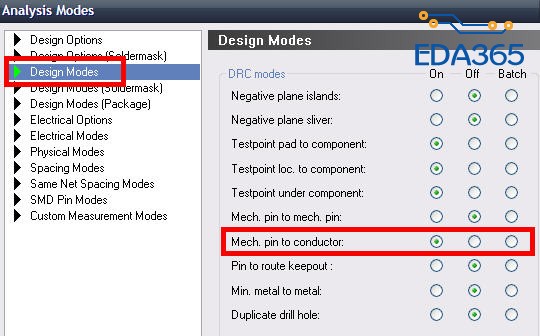

这个应该是没有pin number的机械pin，要把下图的检查开关打开。

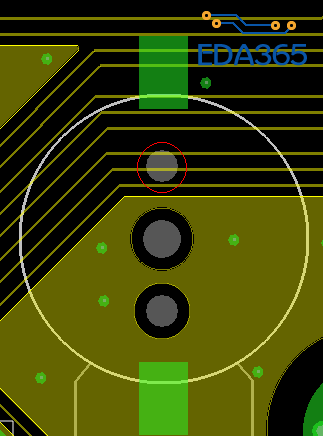

恩，是没有pin number 的机械pin，但打开mech. pin to conductor 还是没有出现DRC
把线移一下，或者运行Database check。
