ALLEGRO 输出钻孔文件警告问题
录入：edatop.com 点击：

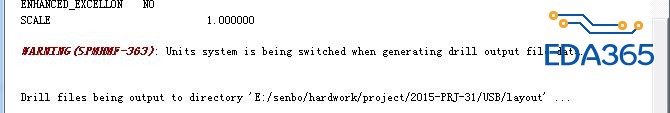

用ALLEGRO输出钻孔文件时有如图的警告
WARNING(SPMHMF-363): Units system is being switched when generating drill output file data.
然后在CAM350中导入后打开钻孔层完全没东西?请问有什么办法解决?
WARNING(SPMHMF-363): Units system is being switched when generating drill output file data.
然后在CAM350中导入后打开钻孔层完全没东西?请问有什么办法解决?
钻孔文件参数定义中的单位与PCB的不一致?
Cam350导入时的精度要与Allegro输出时设置的精度一致。
在CAM350发现这个错误后，我又重新试着除了次钻孔文件。然后发现在 NC Drill 后的ViewLOG里有这条警告。单位都是MIL。貌似是Allegro在输出钻孔时单位被强制改变了。但是在CAM350中无论用英制还是公制都没东西
应该是杜老师说的问题 精度不对 和单位关系不大吧
是單位問題 , 先去把 nc-parameter.txt 刪除掉.
然後再重新設定 NC parameter 即可 , 注意輸出時所設定的單位要和作圖單位一致 , 不要一邊是MM , 一邊設成 Inch .
