ALLGRO界面设置问题，大侠帮帮忙
录入：edatop.com 点击：

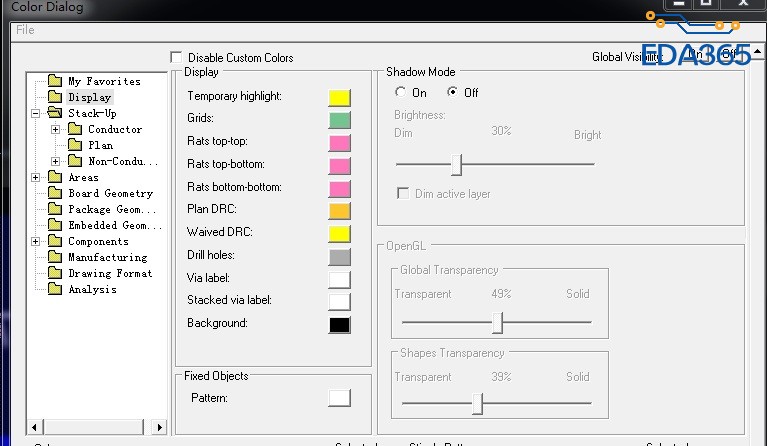

界面里走线高亮怎么设置成黄色，还有就是走线某个网络，怎么设置相同网络一起高亮，谢谢，谢谢，谢谢

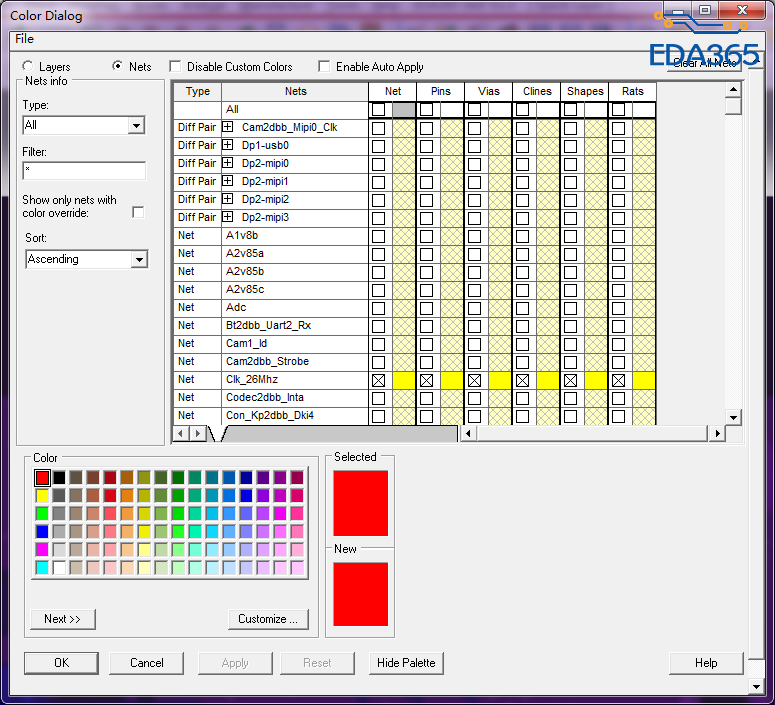

2.给某一个网络信号附上颜色如下图所示，选择net选项卡，然后点击需要上色的网络，选择自己要的颜色即可

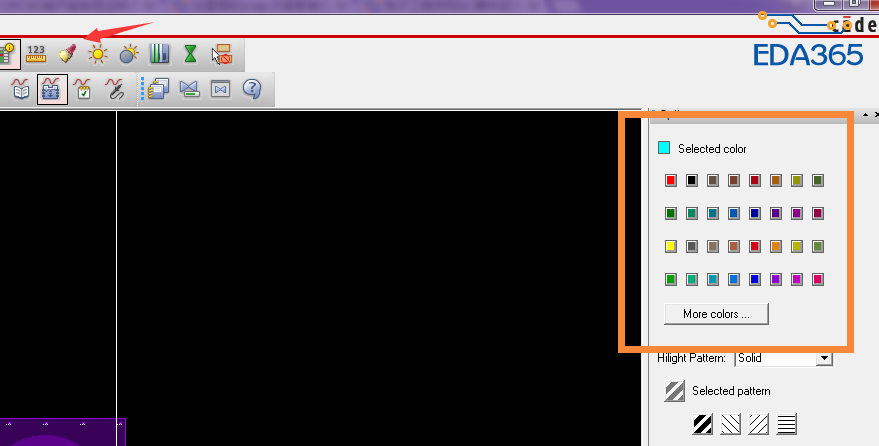

assign color-->在option选项框中选择颜色-->在 find选项框中选择net-->点击目标网络
按照这样设置就可以了

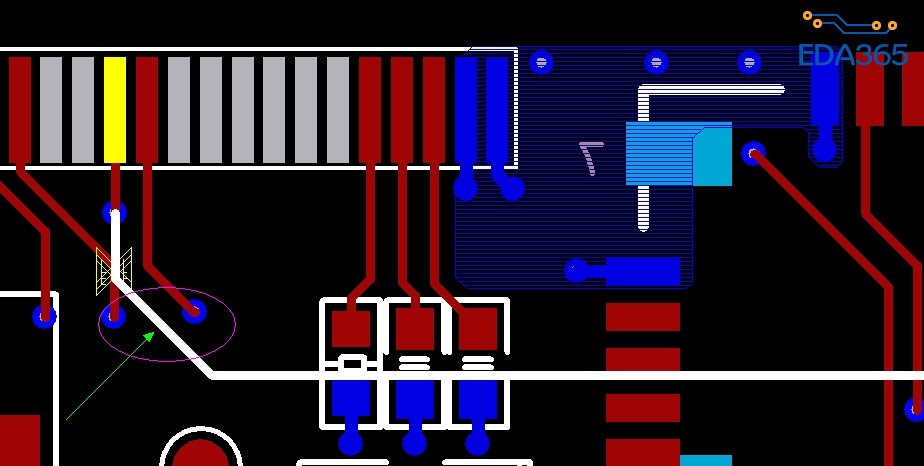

1.高亮网络见图所示，点击网络分配后，在右侧选择颜色，再选择net属性，点击要高亮的网络即可
2.给某一个网络信号附上颜色如下图所示，选择net选项卡，然后点击需要上色的网络，选择自己要的颜色即可
颜色设计很给力
你贴出来的图2就是黄色的吧,默认就是net一起高亮啊
谢谢
谢谢
