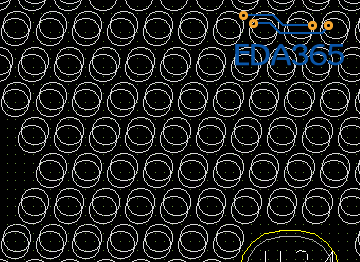

求教如图是如何做的?

录入:edatop.com     点击:
空白部分这样处理有什么用?


有事传说中的平衡电镀?

这些圈是啥?

我也想问一下那些圈圈都是焊盘吗?求高手指点一下?

这是无网络连接的平衡铜,用Manufacture->Thieving功能生成。

反正多钻这么几个孔也不多收钱  作用还不只平衡吧

这个我做过啊。但是也没必要两个叠在一起?感觉不太像。

平衡铜是不是只要表层做,内层需要么?

是top和bot层都显示了,请教下对于有较大空隙的层一定要做平衡铜么

一般都会这么处理,一般都是铺无属性铜皮,但也不是绝对的,我之前有遇到客户是不喜欢这么干(估计是怕对信号有影响吧),至于为什么要铺无属性铜呢,好像论坛里面之前也有讨论过,记不起来是在那个里面,我印象当中主要是为了防止板子翘曲,不容易变形。另外,请注意了,如果是铺有属性的(如GND)就相当于dangling line(天线)了,最好仅限于低频,在高频的话据说会引起板子共振,这个就属于信号完整性范畴了,有说的不对的地方请大家多多指正,希望能帮到你。

通常要做的话,所有层都做上。

谢谢指教

我看到过有的板子并不是每层都做了,是不是只要空隙大的层才做,空隙小的层无所谓?
