allegro中如何将电路relicate特性取消掉?
录入:edatop.com 点击:
因为我在原先的电路基础上重新走了一部分线,想重新做一个relicate;但是发现勾选的是旧的部分 新走的部分不能勾选上
如果break out这个特性?我希望有的新的调整布线后,重新做一个复用
另一个想了解的功能就是:能不能实现这样的复用功能
将除了器件之外的编辑类的line,shape,outline之类能一次复用?
好像是不是在place模式下的复用 是不是只能讲器件与走线与一些文本进行复用?
勾选的时候发现 新走的线不能选择上
应该怎么取消掉之前的复用功能,重新新建一个新的relicate?
而且有时候执行了这个操作之后,进行旋转 发现会出现DRC错误
执行前与执行后也就是栅格格点设置进行了设置
这样也会出错?
有时候还出现这样莫名其妙的DRC错误!
是哪些可能的设置于问题导致复用功能出现这样的问题?
如果break out这个特性?我希望有的新的调整布线后,重新做一个复用
另一个想了解的功能就是:能不能实现这样的复用功能
将除了器件之外的编辑类的line,shape,outline之类能一次复用?
好像是不是在place模式下的复用 是不是只能讲器件与走线与一些文本进行复用?
勾选的时候发现 新走的线不能选择上
应该怎么取消掉之前的复用功能,重新新建一个新的relicate?
而且有时候执行了这个操作之后,进行旋转 发现会出现DRC错误
执行前与执行后也就是栅格格点设置进行了设置
这样也会出错?
重新执行了一次 即便不改栅格 也有DRC错误
在一般的操作的时候 有哪些注意事项?

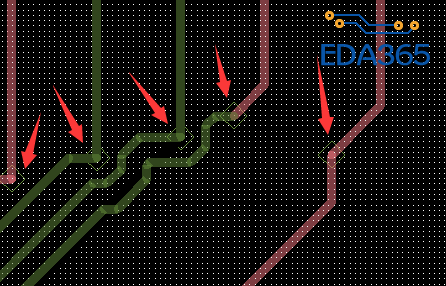

如何去除这个使用place复用功能带来的问题:连线的时候出现方框,而且推挤的时候不能自己自动推挤;见图
有时候还出现这样莫名其妙的DRC错误!
是哪些可能的设置于问题导致复用功能出现这样的问题?
没有命令情况下 Find那里选groups 将鼠标放到模块上右键 disband group
原始的模块设了area吧 打开areas--勾选上cnsrgn看看

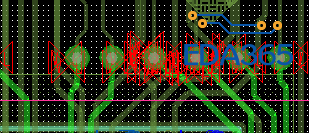

扇出的via 如何拖出走线 删掉via 再拉线 也会出现这个玩意
很讨厌
不知如何处理?
目前不删除全部走线 不能消失
disband group不行?
via 拉出的线 不是group
因为via是group 所以才会有,方便的话可以发来看看到底什么原因,靠说的还是比较麻烦。
那怎么看出扇出的via是group?
知道你的问题啥意思了,之前误解了,你说的这个我解决不了,我一般是fanout之后copyvia和cline到外面,再把fanout的删掉,再把copy的移到bga上,这样就不会有那个小方框了
