多个BGA型芯片密集摆放,会不会在过炉子的时候出现焊接不良?

录入:edatop.com     点击:
如题,小弟最近的一个项目考虑将3-4个BGA芯片密集摆放(空间有限),突然想起来这样设计的话会不会影响BGA的焊接,尤其是BGA靠近的部分会不会出现虚焊。按照小弟的理解应该是不会,因为在手机板这种地方必须会用到这种方式。但是还是不放心,特来咨询一下,看看大家有没有遇到过类似的问题。

求图片

没问题的。

密集摆放,有多密呢?air gap是多少?

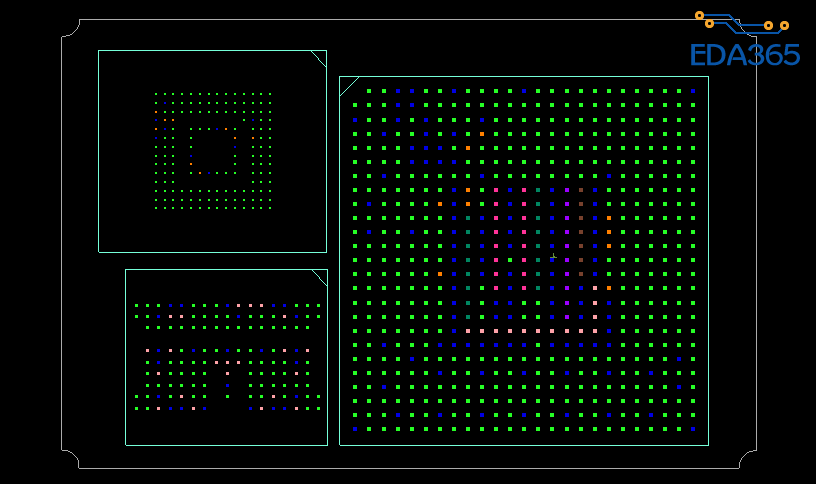

左上的芯片是0.5pich的BGA,左下的芯片是0.65pich的BGA,右边的主芯片是0.8pich的BGA。芯片之间最小间隙是0.75.可以适当增大到1.2.


啥板子?就这3个IC?

这很正常啊  这间隔还算正常

算是核心板,还有大部分的器件要放在其他板子上面。

好的!谢谢!

间隔蛮大的,我们公司都是0.4的,都可以

这没有问题的,我们做的比这还密集。

这个没有问题,只要焊接厂的技术没问题就不会虚焊的

放心的,没问题.

放太密了就是怕维修的时候有困难
