allegro16.6导出结构问题

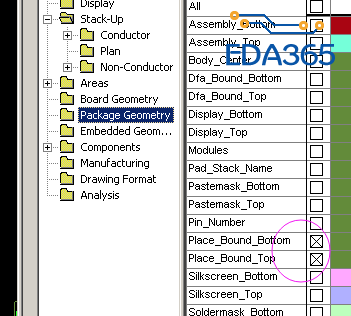

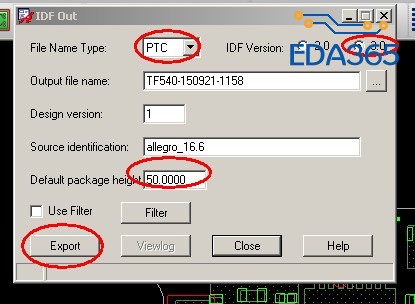

点第二幅图的filter,然后在里面选择~~

注意那个选项是反着选,点中哪个不显示哪个

楼上所言非常正确

謝謝分享

非常感谢！其实勾不勾选都不重要！看需求！我终于知道了为什么对方proe 打不开了！1.是因为单位没统一！我这了导出去是mil  他的mm！  2.我这有一个器件是没添加到高的！所以对方软件会默认一个高值！很长！超过高度，所以只能显示草图！但是草图会变成另外的格式！我们在打开草图就可以看到3D模型了！

真心看不懂需求.....求解释,求教育,.,,

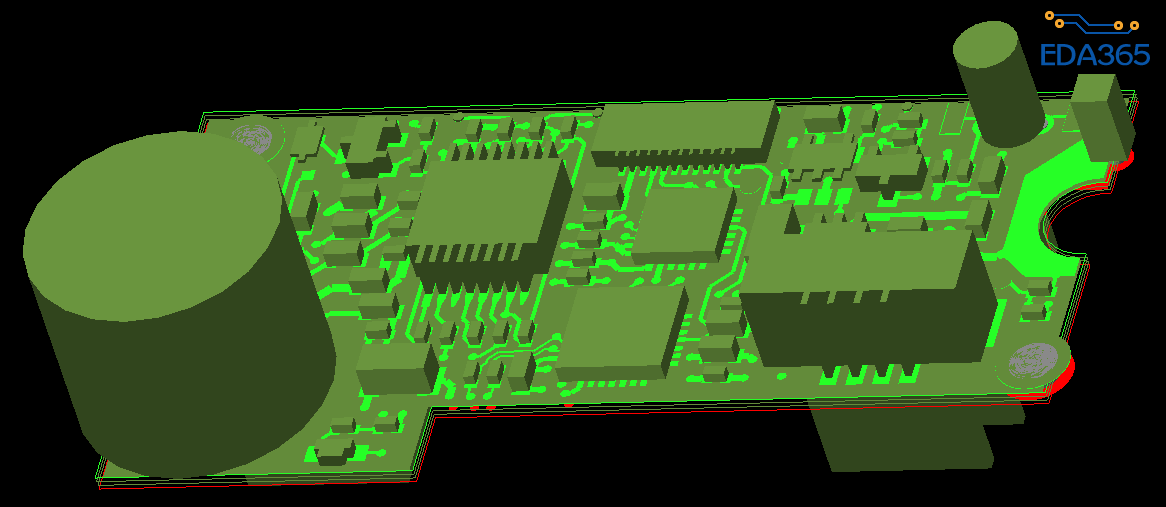

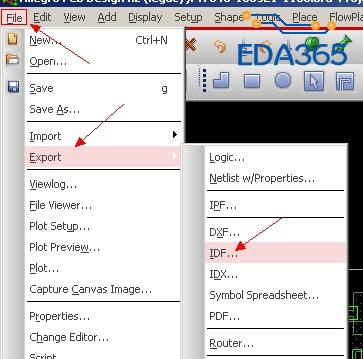

不是吧！还没看懂?就是 我们allegro导出的*emn,*emp,先把它单位转换下！用mm  应为proe 默认是mm 的！还有就是单我们导出去的器件高度，有些器件没添加到高度的！软件会默认一个值输出！会很高！所以结构工程师proe打开只能显示草图没有组件的！这时候草图就不是*emn,*mep格式了变成*SEC格式了！这时候我们在打开草图那个格式就可以显示3d模阻了！那呀就可以很清楚知道我们那些器件是超出高度的！

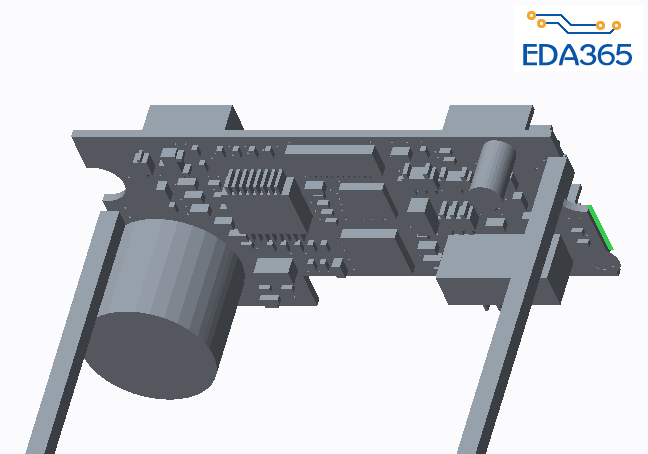

看到没有 那个螺丝孔是我没给它加高的！

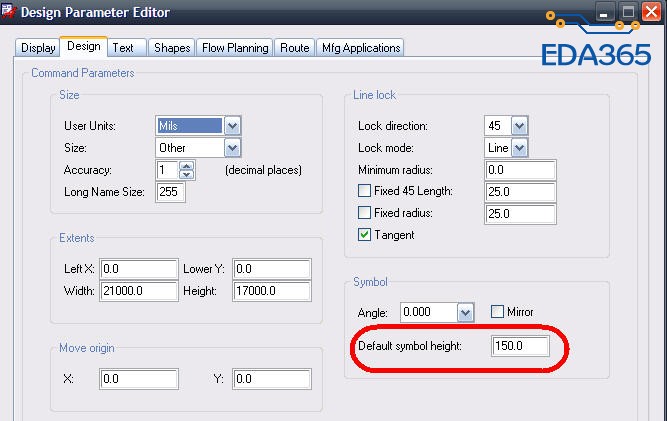

有默认高度是因为在软件中设置了数值：

感谢点评！又学到一招！

学习
