电源线是不是一定要先接电容PIN，然后再到芯片PIN？
录入：edatop.com 点击：

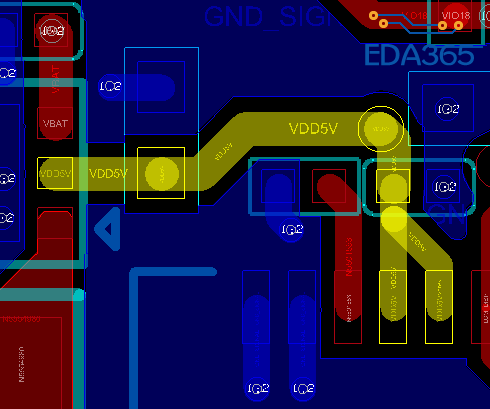

电源线是不是一定要先接电容PIN，然后再到芯片PIN? 或者可以先接芯片PIN ,再到电容PIN? 一直对这个比较迷惑啊，硬件说只要电容靠近芯片pin 放就可以了，怎么接无所谓?附图只是举个例子，实际上肯定选短的走法。望大侠指教
这个要看电流的流向
建议是电源pin与电容相连接再到其他的pin去，这个电容有滤波的作用，目的就是为了减少噪声干扰
电流从左到右
也就是第一张图的接法是正确的吧? 电流从左边芯片出来，先接电容，再接LCD连接器的PIN上去 ?
恩，是的
by pass
