ALLEGRO如何测量两个焊盘之间边缘的距离
录入：edatop.com 点击：
老是选不中这个焊盘的边缘
量中心减个焊盘就是了。
把find全部关掉，格点开小点，想测哪里点哪里
楼二方法可行 知道焊盘大小 减下就行了
测量焊盘，显示结果中有个air gap就是
还是5楼说的靠谱。
看air gap.
一般还是按照3楼的方法做的
直接看空气间隙，air gap就是最小距离 绝缘

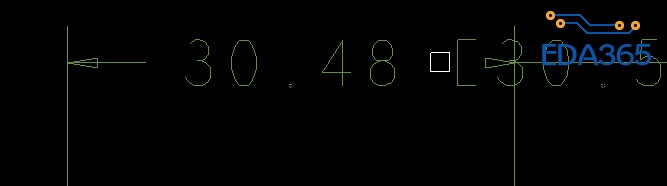

没有更好的办法吗?那个AIRgap实现是太抽象了，还有尺寸标注的那个箭头可以切换成实心的吗?找不到设置的地方
标注一般就做个尺寸标示，没有仔细研究过。air gap不抽象啊，就是两个对象最近点的绝缘间隙，最小间隙。很实用
同意air gap
支持air gap
airgap
选择PIN属性，然后测量PIN之间间距，airgap就是边缘的距离

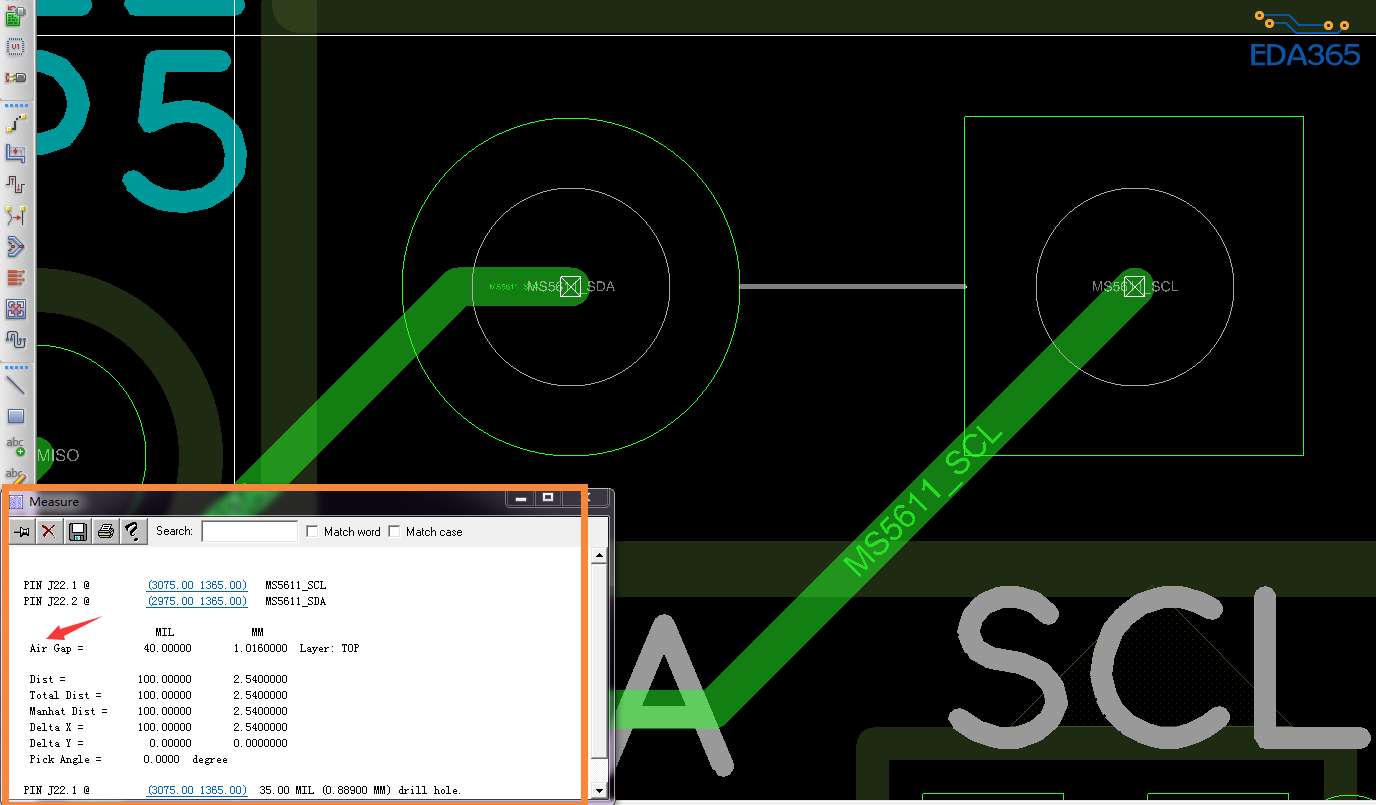

以2.54mm间距的排针为例，图中的airgap就是边缘距离，也就是空气距离
